Автоматизированная система управления ИТП жилых домов на базе приборов ОВЕН

Специалистами компании «Приборы контроля и Привод» (г. Пермь) разработана автоматизированная система индивидуальных тепловых пунктов жилого комплекса, состоящего из четырех 25-этажных домов.

Аппаратная часть системы построена в основном на базе средств автоматизации ОВЕН: ПЛК150, модулей МВА8, МДВВ, МВ110-16ДН, панели оператора СП270. На четыре дома построены два ИТП. Когда была запущена первая автоматизированная система индивидуального теплового пункта, необходимость в постоянном присутствии обсуживающего персонала пропала. Вся информация об авариях или отклонениях системы поступала обслуживающей организации с помощью СМС-сообщений и звонков. Кроме того, существовала возможность контроля технологических параметров с помощью СМС-запросов или удаленно с другого рабочего места. В случае если возникала необходимость в запуске или останове насосов, то с помощью СМС или АРМа оператора происходило их включение или отключение. С помощью трендов появилась возможность анализа данных, работы оборудования. Система позволяет контролировать:

• температуру и давление ГВС, ХВС в подающем и обратном трубопроводах;


• температуру и давление воды на нижней и верхней зонах отопления;


• наличие напряжения;


• состояние циркуляционных, подпиточных, пожарных насосов (вкл./выкл./авария);


• состояние насосов ХВС.

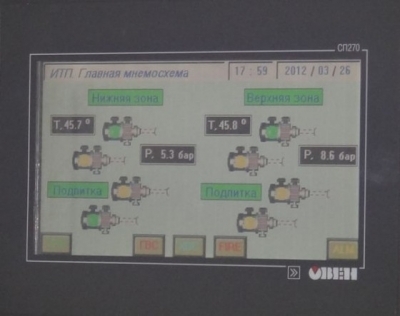

Программное обеспечение разработано с использованием SCADA-системы MasterScada. В SCADA-системе реализована сигнализация отклонения параметров от нормы с записью в архивный журнал сообщений, архивирование параметров системы с возможностью просмотра трендов по каждому измерительному каналу, управление технологическим оборудованием. Во втором ИТП установлена панель оператора СП270 производства ОВЕН. В панели реализованы те же функции, что и в АРМе оператора: мониторинг технологических параметров, управление насосами ХВС, просмотр трендов технологических параметров, ведение журнала аварий.

В результате внедрения АСУ:

• появилась возможность оперативного выявления аварийных и предаварийных ситуаций;


• снизились затраты за счет рационального использования потребляемых ресурсов, предупреждения и оперативного реагирования на аварийные ситуации;


• снизились затраты рабочего времени за счет исключения необходимости систематического посещения объектов.
