Система управления и диспетчеризации котельной на ОАО «Северный пресс»

Система управления и диспетчеризации котельной на ОАО «Северный пресс»

Компания «ПромМатика» (г. Санкт-Петербург) осуществила реконструкцию котельной для ОАО «Северный пресс» с использованием контроллеров ОВЕН ПЛК150 и другого оборудования ОВЕН.

Задача автоматизации заключалась в разработке новой системы автоматики в связи с реконструкцией котельной ОАО «Северный пресс». Предстояла замена трех сетевых насосов и двух подпитывающих на насосы фирмы Grundfos и установка автоматизированных горелок GL9 ZMD фирмы Weishaupt на два котла ДКВр 6,5/13 и один котел ДКВр10/13, работающих в водогрейном режиме. Предполагалось снизить потребление электроэнергии за счет установки преобразователей частоты на управление электродвигателями дымососов и насосов, снизить расходы на потребление топлива и вывести котельную в разряд без обслуживающего персонала. Компанией «ПромМатика» был разработан проект автоматизации данного оборудования, предусматривающий полностью автоматический режим работы. В основу автоматизированной системы были положены программируемые контроллеры ОВЕН ПЛК150 с модулями расширения входных сигналов ОВЕН МДВВ, ОВЕН МВА8 и панелями операторов ОВЕН СП270. В качестве диспетчерской станции используется персональный компьютер с установленной SCADA-системой MasterSCADA по каналу Ethernet.

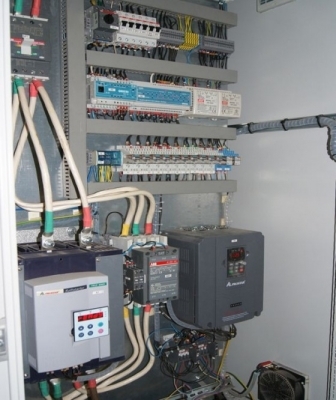

Результатом работы стала система управления и диспетчеризации для котлов ДКВр, а также система управления и диспетчеризации тремя сетевыми насосами (2×75 кВт и 1×90 кВт) и двумя насосами подпитки сетевого контура. Система управления насосами предназначена для автоматизации управления и обеспечения бесперебойной работы трех сетевых насосов, двух насосов подпитки и регулирующего клапана подпитки. Основу СУ составляет контроллер ОВЕН ПЛК150, обеспечивающий автоматический пуск и автоматический ввод резерва (АВР) насосов (один рабочий два в резерве, два в работе один в резерве и т.д.), поддержание заданного значения давления и связь с системой верхнего уровня MasterSCADA по каналу Ethernet. При аварии одного из сетевых насосов осуществляется АВР.

Система управления котлом состоит из контроллера ОВЕН ПЛК150 и панели оператора ОВЕН СП270. СУ предназначена для автоматизации управления и обеспечения бесперебойной работы котла.

Система управления обеспечивает:

• запуск/останов котла с панели оператора;


• автоматический и ручной запуск/останов дымососа с панели оператора;


• автоматический запуск/останов горелок;


• непрерывный контроль аварийных параметров вне зависимости от режима работы котла;


• формирование отказа при неисправности любого из аварийных параметров и автоматическое отключение горелок;


• возможность ручного отключения дымососа при отказе;


• отображение параметров работы котла;


• хранение и отображение архива аварийных ситуаций;


• формирование отказа при неисправности датчиков.
