Станция для управления группой насосов от 1 до 4

ООО ТПФ «Приборы контроля» (г. Ижевск) разработало на базе приборов ОВЕН станцию ПРИКОН для управления группой насосов от 1 до 4.

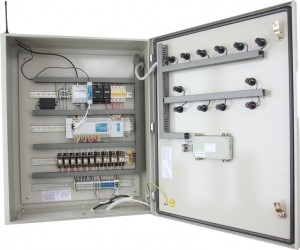

Станция для управления группой насосов может быть выполнена в навесном или напольном исполнении, в зависимости от мощности электропривода. Основу станции составляют приборы ОВЕН.

• ОВЕН ПЧВ203-7К5-В – частотный регулятор для управления вращения двигателя по датчику давления или температуре.


• ДТС014-50М.В3.20 – датчики температуры для определения температуры работы двигателя.


• ТРМ201 – терморегулятор, для отображения заданной частоты вращения двигателя.


• ТРМ138-Щ4 – измеритель-регулятор для отображения температуры рабочих и резервных двигателей. При перегреве двигателя происходит отключение системы.


• ПД100 – датчик давления системы.

Станция осуществляет управления группой насосов:

• последовательное управление в режиме периодического чередования по времени насосными агрегатами. Данный режим может применяться, к примеру, в системах водоснабжения без обратной связи для попеременной работы главного и дополнительных насосов, что приводит к выравниванию и уменьшению износа насосов;


• каскадное управление насосными приборами с переменным мастером. Данный режим применяется, например, в системах водоснабжения с обратной связью для поддержки давления при помощи ПИД-регулятора и регулированием группой насосов по частотно-каскадной схеме, то есть частотный преобразователь по мере надобности будет функционировать последовательно со всеми дополнительными насосами, выполняя их плавный запуск, что приводит к выравниванию и уменьшению износа насосов;


• каскадное управление насосными приборами с постоянным мастером. Этот режим похож на предыдущий, только частотный преобразователь будет работать все время с одним, подсоединенным к нему насосом, и управлять по мере надобности запуском от производственной сети дополнительных насосов.
