Автоматизация управления насосами по уровню в РЧВ через GSM-канал

Компания «УралАвтоматика» (г. Уфа) выполнила на базе приборов ОВЕН работы по автоматизации управления скважинными насосами по уровню в резервуарах чистой воды (РЧВ) через GSM-канал в поселке Шамонино Республики Башкортостан.

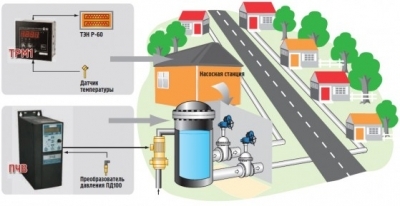

Автоматизированная система управляет работой насосов артезианских скважин, расположенных на расстоянии 6 км, при этом насосы находятся между собой на расстоянии 100-150 метров и между ними проложен информационный кабель – витая пара. Управление включением насосов осуществляется через насосную станцию «Лоцман». Система автоматизации состоит из шкафов управления насосами ШУН-1 (главный) и ШУН-2…ШУН-6 (подчиненные), а также диспетчерского шкафа ШД, управляющего работой всех остальных шкафов.

Шкаф управления насосом ШУН-1 (главный) включает в себя следующие приборы ОВЕН:

• программируемый логический контроллер ПЛК100-24.Р-M;


• GSM\GPRS-модем ПМ01-24.АВ;


• GSM-антенну АНТ-4;


• блок питания БП30 Б-Д3-24;


• блок сетевого фильтра БСФ-Д2-0,6.

Шкафы управления насосом ШУН-2…ШУН-6 (подчиненные) включают в себя следующие приборы ОВЕН:

• модуль дискретного ввода/вывода МК110-24.8Д.4Р;


• блок питания БП30 Б-Д3-24;


• блок сетевого фильтра БСФ-Д2-0,6.

Диспетчерский шкаф ШД, управляющий работой всех остальных шкафов, включает в себя следующие приборы ОВЕН:

• программируемый логический контроллер ПЛК110-220.60.Р-M;


• графическую панель оператора ИП320;


• GSM\GPRS-модем ПМ01-24.АВ;


• GSM-антенну на магнитной базе АНТ-2;


• блок питания БП30 Б-Д3-24;


• блок сетевого фильтра БСФ-Д2-0,6;


• модуль аналогового ввода МВ110-224.2А;


• блок питания БП14 Б-Д4.2-24.

Связь между шкафами ШУН-1 и ШД осуществляется через GSM-канал, а связь между шкафами ШУН-1…ШУН-6 – через интерфейс RS-485. Кроме того, для улучшения связи между шкафами ШУН-1…ШУН-6 установлен повторитель сигналов интерфейса RS-485 ОВЕН АС5. В резервуарах РЧВ установлены преобразователи гидростатического давления ОВЕН ПД100-ДГ0,06-137-1,0.10. Точность измерения и отображения на панели оператора уровня воды в резервуарах РЧВ составляет ±1 см. В системе удаленного управления насосами предусмотрены автоматический и ручной режимы работы, а также режим конфигурирования параметров. Автоматический режим работы системы предусматривает возможность удаленного управления насосами по уровню в РЧВ по GSM (CSD)-каналу и интерфейсу RS-485 и управление приводами двух задвижек по уровню в главной емкости РЧВ. Ручной режим позволяет осуществлять ручное управление насосами и управление приводами задвижек («Закрыть», «Открыть», «Стоп»). Установка всех переменных осуществляется с панели оператора.
