Модернизация снегоплавильной установки на базе оборудования ОВЕН

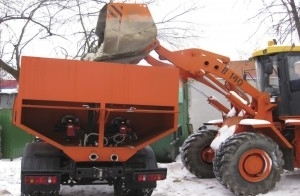

Один из крупнейших отечественных производителей снегоплавильных машин завод «Металлист» для модернизации снегоплавильной установки, размещенной на шасси КамАЗа, использовал приборы ОВЕН. В основу системы управления технологическим комплексом был положен программируемый логический контроллер ОВЕН ПЛК100.

Технология плавления снега основана на использовании тепла, получаемого при работе дизельной горелки, установленной на специальный водогрейный котел. Он совмещен по газовому тракту с кожухотрубным теплообменником. Вся эта система располагается в снегоплавильном бункере и погружена в теплоноситель – талую воду. При работе горелки происходит разогрев стенок котла и теплообменника, тепло передается теплоносителю, который, в свою очередь, отдает его снежной массе, вбрасываемой определенными порциями внутрь бункера. Для интенсификации процесса плавления снега производится перемешивание теплоносителя и снежной массы с помощью погружного циркуляционного насоса. Объектами управления являются: горелки, циркуляционный насос, электроуправляемая задвижка для сброса избытка воды и средства аварийной сигнализации. При помощи датчиков температуры и давления контролируются технологические параметры системы:

• температура теплоносителя в бункере (ДТС045-100П);


• давление воды на выходе циркуляционного насоса (ПД100-ДИ1,0);


• уровень воды в бункере (ПД100-ДИ0,1);

Алгоритм управления основан на контроле температуры теплоносителя – важно не допустить ни перегрева, ни переохлаждения, для чего включаются и выключаются горелки. Кроме того, контролируется уровень жидкости в снегоплавильном бункере и осуществляется периодический сброс талой воды. Для этого контроллер «открывает/закрывает» электроуправляемую задвижку. Сигналы от датчиков давления и температуры обрабатывает модуль МВА8 и по сети RS-485 передает на контроллер ПЛК100. Индикация параметров осуществляется панелью оператора ОВЕН ИП320, связанной с контроллером также по сети RS-485. Для оптимизации энергопотребления и режимов плавления снега предусмотрена возможность изменения уставок и алгоритмов работы непосредственно на панели оператора.
