Автоматическое дозирование лакокрасочных материалов

Компания «Центромонтажавтоматика» (г. Смоленск) разработала систему автоматики весового дозирования лакокрасочных материалов для ООО «НПФ Стройпродукция» (г. Домодедово Московской области).

На заводе имеется 20 оборудованных электрическими мешалками емкостей (дисольверы), в которые требуется дозировать три основных несмешиваемых компонента. Дозирование осуществляется за счет перекачивающих насосов из емкостей, установленных на весовых платформах типа «Геркулес П». На каждом из дисольверов установлено по три клапана, оборудованных пневмоприводами с концевыми выключателями.

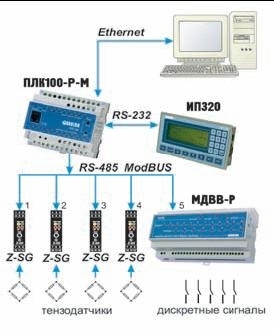

Систему автоматики построили на базе программируемого логического контроллера ОВЕН ПЛК110-220.60.Р-М. При этом для удобства эксплуатации для каждой из линий дозирования понадобилось применить свою панель оператора ОВЕН ИП320. Комплектные весовые терминалы не позволяли передавать информацию об измеренном весе по цифровой линии на контроллер ПЛК110, поэтому подключение тензодатчиков весовых платформ производилось напрямую к четырехканальному модулю ввода сигналов тензодатчиков ОВЕН МВ110-224.4ТД.

В результате проделанной работы получили систему со следующими основными функциями:

1. Независимое управление тремя линиями налива продукта с применением настраиваемого алгоритма «грубого» и «тонкого» дозирования.

2. Контроль исправности пневмоклапанов.

3. Запрет начала дозирования в случае открытия двух и более пневмоклапанов на линии.

4. Текстовые сообщения состояния пневмоклапанов и системы дозирования.

5. Интуитивно понятный русифицированный интерфейс настройки процесса дозирования.

6. Автоматическое задание веса тары.

7. Защита уставок настройки процесса дозирования паролем.

8. Возможность ручной аварийной остановки процесса дозирования.

9. Возможность ручного управления пневмоклапанами.
