Использование звуковизоров при обследовании ГТС

Вовремя не выявленные и не устраненные дефекты и повреждения нередко перерастают в серьезные конструктивные нарушения гидротехнических сооружений, что приводит к невозможности их дальнейшей эксплуатации. Поэтому важно правильно и своевременно оценить состояние сооружения и предусмотреть мероприятия по ремонту его повреждений на ранней стадии.

Инструментальное обследование подводной части конструкций гидротехнического сооружения выполняется с целью более глубокой оценки его технического состояния и предусматривает выявление дефектов, повреждений сооружения, не фиксируемых при обычном визуальном обследовании, и рассматривается как замена или дополнение к вышеобозначенному способу.

При инструментальном обследовании используются специальные методы и соответствующие технические средства, выбор которых осуществляется в зависимости от вида обследуемого объекта и условий его работы.

Для оценки технического состояния конструкции и отдельных частей подводных ГТС в зависимости от их вида, могут применяться различные методы физического контроля или их комплекс. Одним из таких методов является акустический, который обеспечивает получение изображения дефектов в плоском и псевдотрехмерном виде в режиме реального времени и при ограниченной видимости.

В результате развития технологий изготовления акустических преобразователей и разработки высокопроизводительных систем обработки данных удалось создать компактные гидроакустические системы с высокой разрешающей способностью — звуковизоры.

Данные устройства представляют собой миниатюрные многолучевые гидролокаторы, работающие на высокой частоте (от 450 кГц до 2,25 Мгц). При работе в реальном режиме времени оператору выводится изображение подводного пространства с качеством, близким к изображению видеокамеры, при этом скорость сканирования (обновления) изображения составляет до 30 кадров/секунду. Дальность работы

данных устройств может составлять десятки метров.

Современные звуковизоры отличаются от других гидроакустических средств прежде всего высоким пространственным разрешением (не хуже 1° по углу и нескольких сантиметров по дистанции), позволяющим выделить не только отметку в направлении объекта, но и его форму.

Кроме того, от широко распространенных гидролокаторов бокового обзора и многолучевых эхолотов звуковизор отличает способность формировать акустическое изображение в режиме реального времени.

Эти устройства хотя и могут быть использованы для построения акустического изображения подводных объектов, но лишь при условии механического перемещения антенны с последующим синтезированием акустического изображения по многим посылкам гидролокационного сигнала.

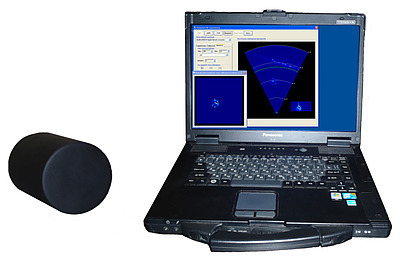

Для проведения инструментального обследования акустическим методом специалисты «Тетис Про» представляют новый функциональный, компактный звуковизор «Тритон 900» отечественного производства с рабочей частотой 900 кГц.

Данный звуковизор по техническим характеристикам не уступает лучшим зарубежным аналогам, получившим распространение на российском рынке, что особенно актуально в связи с затруднением поставок импортного оборудования и курса страны на импортозамещение.

«Тритон 900» воспроизводит акустическое изображение подводных объектов: двумерное 2D — при поиске; трехмерное 3D — при распознавании.

В 2D-звуковизоре пространственное разрешение обеспечивается либо только по двум угловым координатам (УУ-звуковизор), либо по одному углу и дистанции (УД- звуковизор). В 3D-звуковизоре обзор пространства осуществляется по всем трем координатам.

Из особенностей данного аппарата можно выделить небольшой вес — масса в воздухе составляет всего 2 кг, а в воде — 0,5 кг; компактные габариты подводного модуля — 110×180 мм и низкое энергопотребление — всего 20 Вт. Для работы со звуковизором было разработано простое и понятное для пользователя программное обеспечение. Благодаря уменьшению времени распространения звука до границ просматриваемой области, а именно — дальности действия до 30 м рабочей частоты 900 кГц, «Тритон 900» позволяет воспроизводить изображение с высоким разрешением за небольшой промежуток времени.

Звуковизор «Тритон 900» может использоваться не только как средство поиска и обследования объектов в условиях ограниченной видимости на дне и в толще воды, но и для обеспечения поисково-спасательных работ. Оборудование может работать как в режиме «стопа», например при спуске на штанге или стационарной установке на подводном объекте или дне, а также при движении в режиме установки на судне-носителе, подводном аппарате или водолазе. Передача данных на поверхность осуществляется по кабелю. Для удобства пользования данным звуковизором заказчику может поставляться дополнительное оборудование: ноутбук стандартного либо ударо-влагозащищенного исполнения, установочная штанга, кабельная вьюшка.

Выполнение обследований подводных конструкций ГТС должно проходить с привлечением специализированных организаций, обладающих квалифицированным персоналом, имеющих необходимую нормативно-методическую и материально-техническую базу, которую могут пополнить звуковизоры «Тритон 900» от компании «Тетис Про» для проведения качественных обследовательских работ в установленные сроки.

Дата: 02.06.2015

Компания: Тетис Про, АО

Источник: http://www.tetis-pro.ru
