Пункт коммерческого учета электроэнергии

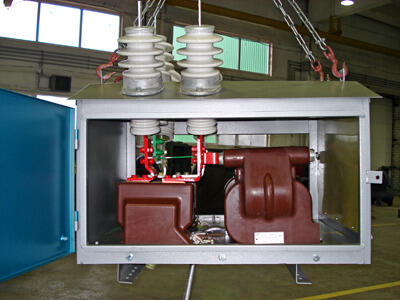

Назначение и область применения ПКУ производит учет активной и реактивной энергии прямого и обратного направления в цепях переменного тока под напряжением 6 или 10 кВ, номинальным током до 630 А и частотой 50 Гц. Может быть использован в составе автоматизированных систем контроля или учета электроэнергии (АСКУЭ) в качестве передатчика данных на диспетчерский пункт контроля, распределения и учета электроэнергии. Конструкция ПКУ состоит из шкафа высоковольтного измерительного (ШВ), шкафа учета и передачи данных (ШУ), кабеля соединительного, ограничителя перенапряжения (ОПН), монтажного комплекта. Высоковольтный шкаф представляет собой цельнометаллический, герметический шкаф с открывающейся передней дверцей. На боковых стенках корпуса предусмотрены две дверки для доступа и обслуживания. Проходные изоляторы вмонтированы в крышу шкафа, к ним подключаются главные цепи. Высоковольтный шкаф преобразует ток и напряжение в измерительные сигналы (передача данных осуществляется по радиоканалам при помощи радиомодемов (GSM сети) или же по волоконно-опти- ческим линиям связи (ВОЛС) соответственно при помощи волоконно-оптических модемов). Используются измерительные трансформаторы напряжения (ТН) и трансформаторы тока (ТТ), количество трансформаторов зависит от схемы измерения: 2ТТ и 2ТН, 2ТТ и 3ТН, 3ТТ и 3ТН. В качестве измерительных трансформаторов используются типовые трансформаторы ТОЛ10-I-2, 3НОЛП-6(10) или НОЛП-6(10)*. Для собственных нужд используются дополнительные обмотки трансформаторов (для обогрева ШУ, оперативного питания модемов и т. п.). Соединительный кабель вводится через гермоввод и подключается к ШВ клеммным блоком зажимов.
