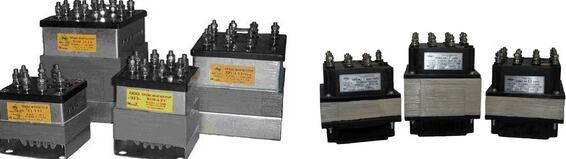

Путевые трансформаторы ПОБС

Обозначение, тип трансформатора Мощность, кВа Первичной ВН Вторичной НН Частота, Гц Масса, Кг (длина, ширина, высота) 1.1 Путевые трансформаторы ансформаторы ПТМ-А 0,035 220 8,1 50/60 2,6 95x82x126 ПТ-25 А 1 исп. 0,065 220 60,0 25/30 4,8 145x125x144 ПТ-25 А 2 исп. 0,065 220 120,0 25/30 4,8 145x125x144 ПРТ-А 1 исп. 0,065 220 12,0 25/30 4,5 145x125x144 ПРТ-А 2 исп. 0,065 220; 110 12,0 25/30 4,8 145x125x144 ПОБС - 2 А 0,3 220; 110 17,6 50/60 8,3 145x125x173 ПОБС - 3 А 0,3 220; 110 248,0 50/60 8,1 145x125x173 ПОБС - 5 А 0,3 220; 110 44,0 50/60 8,5 145x125x173 ПТМ - АП 0,035 220 8,1 50/60 2,6 95x82x126 ПТ-25 АП1исп. 0,065 220 60,0 25/30 4,8 145x125x144 ПТ- 25 АП 2 исп. 0,065 220 120,0 25/30 5,3 145x125x144 ПРТ-АП 1 исп. 0,065 220 12,0 25/30 4,85 145x125x144 ПРТ-АП 2 исп. 0,065 220; 110 12,0 25/30 4,85 145x125x144 ПОБС -2 АП 0,3 220; 110 17,6 50/60 8,3 145x125x173 ПОБС- 3 АП 0,3 220; 110 248,0 50/60 8,1 145x125x173 ПОБС- 5 АП 0,3 220; 110 44,0 50/60 8.5 145x125x173 ПТМ - АГ 0,035 220 8,1 50/60 2,9 95x82x126 ПТ-25 АГ 1 исп. 0,065 220 60,0 25/30 5,3 145x125x144 ПТ-25 АГ 2 исп. 0,065 220 120,0 25/30 5,3 145x125x144 ПРТ- АГ 1 исп. 0,065 220 12,0 25/30 5,35 145x125x144 ПРТ- АГ 2 исп. 0,065 220; 110 12,0 25/30 5,35 145x125x144 П0БС-2АГ 0,3 220; 110 17,6 50/60 8,91 145x125x173 ПОБС- 3 АГ 0,3 220; 110 248,0 50/60 8,71 145x125x173 ПТМ - АГВ 0,035 220 8,1 50/60 2,6 95x82x126 ПТ-25 АГВ 1 исп. 0,065 220 60,0 25/30 4,8 145x125x144 ПТ-25 АГВ 2 исп. 0,065 220 120,0 25/30 4,8 145x125x144 ПРТ-АГВ 1 исп. 0,065 220 12,0 25/30 4,5 145x125x144 ПРТ-АГВ 2 исп. 0,065 220; 110 12,0 25/30 4,8 145x125x144 ПОБС-2 АГВ 0,3 220; 110 17,6 50/60 8,3 145x125x173 ПОБС - 3 АГВ 0,3 220; 110 248,0 50/60 8,1 145x125x173 ПОБС - 5 АГВ 0,3 220; 110 44,0 50/60 8,5 145x125x173 Буквенное обозначение трансформаторов: Общепромышленное исполнение (А) Противопожарное исполнение (П) Герметизированное исполнение (Г) Нестандартное напряжение сети (Б) С улучшенной герметизацией (В) Трансформаторы выпускаемые другими заводами с буквенным индексом (М) могут быть заменены на выпускаемые нашим заводом трансформаторы с буквенным обозначением (А). Трансформаторы автоблокировочные типов ПОБС, ПРТ, ПТ, ПТМ, РТ, РТЭ, С0БС, СТ, применяются на железных дорогах для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока частотой 25 и 50 Гц. Структура условного обозначения ПОБС-ХА: П - путевой; О - однофазный; Б - броневой; С - сухой; X - порядковый номер типа (2; 3; 5);А - автоблокировочный. ПРТ-А: ПРТ - путевой релейный трансформатор; А - автоблокировочный. ПТ-25А: ПТ - путевой трансформатор; 25 - частота тока, Гц; А - автоблокировочный. ПТМ-А: ПТМ - путевой трансформатор малогабаритный; А - автоблокировочный. РТЭ-1А: РТЭ - релейный трансформатор для электрифицированных участков;1- порядковый номер; А - автоблокировочный. СОБС-ХХ: СОБС - сигнальный однофазный броневой; сухой; XX — порядковый номер (2А; 3А; 3Б). СТ-Х: СТ - сигнальный трансформатор; X — порядковый номер (4; 5; 6; 3 С). Общепромышленное исполнение (А); Противопожарное исполнение (П); Герметизированное исполнение (Г). Условия эксплуатации: высота над уровнем моря не более 1000 м; Температура окружающего воздуха от минус 40 до +40 °С; Относительная влажность воздуха до 80% при температуре 20 °С; окружающая среда невзрывоопасная, не содержащая едкие пары в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью; Установка в металлических шкафах или помещениях закрытого типа; Охлаждение естественное воздушное.
