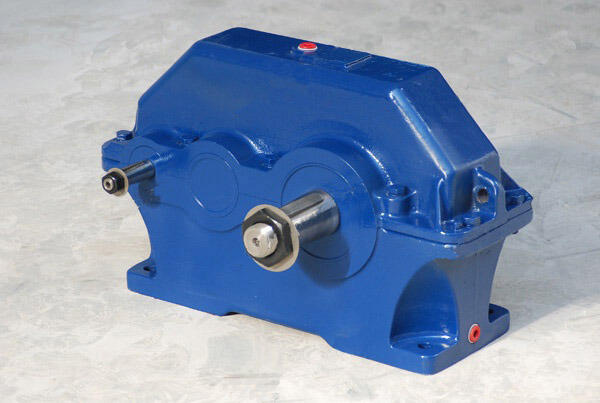

Редуктор цилиндрический двухступенчатый 1Ц2Н-500

РЕДУКТОР ЦИЛИНДРИЧЕСКИЙ ДВУХСТУПЕНЧАТЫЙ 1Ц2Н-500 Габаритные и присоединительные размеры i awб awт L L1 L2 L3 L4 L5 8 - 50 315 500 1650 1220 615 360 170 300 i H H1 H2 H3 H4 B B1 B2 B3 B4 8 - 50 1000 530 60 95 190 650 580 700 25 4 Размеры конических концов валов a1 a2 a3 a4 a5 øa6 øa7 a8 øa9 170 130 65 22 88,5 83,5 90 530 М64x4 b1 b2 b3 b4 b5 øb6 øb7 b8 øb9 300 240 120 40 177 168 180 690 М140x6 Размеры конца тихоходного вала в виде зубчатой полумуфты f øf1 øf2 øf3 f4 f5 f6 m z 470 160F8 200 420 70 50 15 10 40 200F7 245 500 85 60 20 10 48 Размеры конца тихоходного вала для присоединения приборов и автоматики e øe1 øe2 øe3 øe4 360 190h10 75h9 55 M8-7H Необходимость струйной системы смазки при передаточных отношениях Диаметр трубы коллектора, øg Размеры под патрубок для отвода масла 8,0 / 40,0 50,0 G1 - B d d1 d2 d3 требуется струйная смазка струйная смазка не требуется 70 132 М10-7Н 100 Технические характеристики Номинальное передаточное отношение, i 8,0 10,0 12,5 16,0 20,0 25,0 31,5 Номинальный крутящий момент на тихоходном валу, Т, Нxм 45000 50000 Номинальная частота вращения быстроходного вала, с-1 (об/мин) 16,(6) (1000) 25 (1500) Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н быстроходного 9300 8000 6250 5600 4000 тихоходного цилиндрический конец 53000 56000 53000 конец вала в виде части зубчатой п/м 70000 Масса, кг 2100
