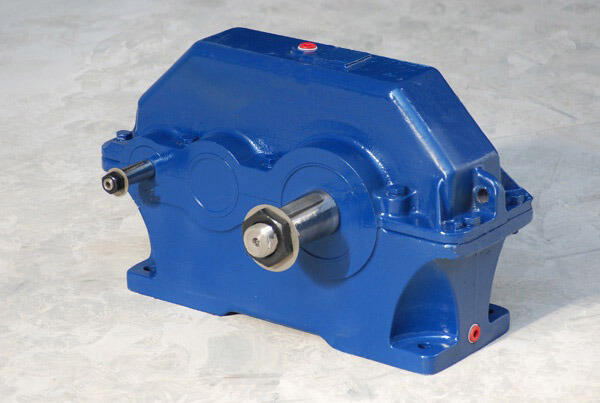

Редуктор цилиндрический двухступенчатый ЦДН-630

РЕДУКТОР ЦИЛИНДРИЧЕСКИЙ ДВУХСТУПЕНЧАТЫЙ ЦДН-630 Габаритные и присоединительные размеры i awб awт L L1 L2 L3 L4 L5 L6 L7 L8 L9 8 - 28 400 630 1960 1770 970 575 210 360 610 760 1920 660 31,5-50 170 570 i H H1 H2 H3 H4 B B1 B2 B3 8 - 28 1220 630 60 116 231 650 540 760 28 31,5-50 85 22 f øf1 øf2 øf3 f4 f5 f6 m 508 200F8 290 504 90 60 20 12 Размеры конца тихоходного вала для присоединения приборов и автоматики e øe1 øe2 øe3 øe4 400 100h9 75h9 55 M8-7H Технические характеристики Номинальное передаточное отношение, i 8 9,0 10 11,2 12,5 14 16,0 18 20 22,4 25 28 31,5 35,5 Номинальный крутящий момент на тихоходном валу, Т, Нxм 71000 75000 Номинальная частота вращения быстроходного вала, с-1 (об/мин) 12,5 (750) 16,(6) (1000) 25 (1500) Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н быстроходного 10000 8000 6200 5200 тихоход. цилиндр. конец 66500 68500 конец вала в виде части зубчатой п/м 79800 82200 Масса, кг 3691
