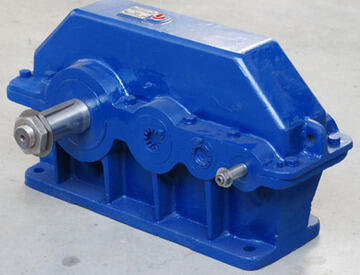

Редукторы Ц3У

Таб. Габаритные и присоединительные размеры. Типоразмер редуктора Межосевые расстояния L L1 l aw3 aw2 aw1 не более 1Ц3У-160 160 100 80 630 530 195 1Ц3У-200 200 125 100 775 650 236 1Ц3У-250 250 160 125 950 825 290 1Ц3У-355 355 225 140 1255 950 - Продолжение таб. Типоразмер редуктора l1 l2 l3 H H1 B B1 A A1 h d Ч* Ал* 1Ц3У-160 136 160 224 345 170 206 195 475 140 24±4 28 +4 -3 24 1Ц3У-200 165 190 280 425 212 243 230 580 165 30±4 - 24 1Ц3У-250 212 236 335 530 265 290 280 750 218 32±5 - 28 1Ц3У-355 - 290 440 740 735 435 355 950 280 - - 35 Ч* — с чугуным корпусом; Ал* — с алюминиевым корпусом Таб. Размеры концов входных и выходных валов. Типоразмер редуктора Вал d1 d2 d3 d4, не более l1 l2 b h t 1Ц3У-160 входной 20 18,2 M12x1,25 40 50 36 4 4 2,5 1Ц3У-200 25 22,9 M16x1,5 45 60 42 5 5 3,0 1Ц3У-250 35 32,1 M20x1,5 50 80 58 6 6 3,5 1Ц2У-160 выходной 55 50,90 M36x3,0 88 110 82 14 9 5,5 1Ц2У-200 70 64,75 M48x3,0 100 140 105 18 11 7,0 1Ц2У-250 90 83,50 M64x4,0 130 170 130 22 14 9,0 Таб. Размеры концов входных валов в виде части зубчатой муфты. Типоразмер редуктора 1Ц3У-160 1Ц3У-200 1Ц3У-250 m 4 5 4 z 40 40 56 b 20 25 35 L 48 55 63 L1, не менее 20 32 16 K 19 22 31 B 38 50 50 d* 72F7 80F7 120 d** 95 105 170 * — Предельное отклонение по F8 ** — Предельное отклонение по F9 Эту страницу находят по следующим ключевым словам: редуктор 1Ц3У-160, редуктор 1Ц3У-200, редуктор 1Ц3У-250, редуктор 1Ц3У-355.
