Редукторы КЦ2

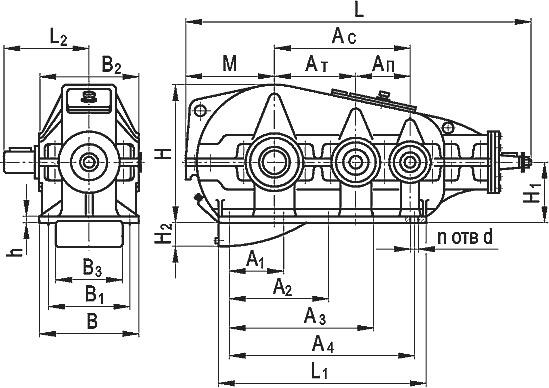

Основные технические характеристики Наименование технических характеристик Типоразмер редуктора Редуктор КЦ2-500 Редуктор КЦ2-750 Редуктор КЦ2-1000 Редуктор КЦ2-1300 Передаточные числа 28; 45; 71; 112; 180 Допускаемая консольная нагрузка на тихоходном валу, Н 11500 15500 28000 75000 Номинальный крутящий момент на выходном валу, Н.м 2300 6750 16500 37500 КПД 0,91 Масса, кг 420 1240 2658 5110 Габаритные и присоединительные размеры Редуктор Awт Awп A A1 H H1 h h1 L L1 L2 L3 L4 d п Редуктор КЦ2-500 300 200 705 300 350 600 315 25 - 1300 830 90 460 327 22 6 Редуктор КЦ2-750 450 300 1120 470 550 765 335 35 130 1883 1260 120 625 464 33 10 Редуктор КЦ2-1000 600 400 1530 600 690 956 400 40 200 2482 1700 165 848 615 33 10 Редуктор КЦ2-1300 800 500 2020 740 850 1282 530 50 240 3168 2200 220 1030 790 39 10 Присоединительные размеры выходных валов Редуктор быстроходный вал (конический) тихоходный вал (цилиндр.) d d1 l l1 t d2 l2 b1 t1 Редуктор КЦ2-500 40 М24х2,0 110 82 10 20,9 70 140 20 74,5 Редуктор КЦ2-750 50 М36х3,0 110 82 12 26 90 170 25 95 Редуктор КЦ2-1000 60 М42х3,0 140 105 16 31,4 130 250 32 137 Редуктор КЦ2-1300 90 М64х4,0 170 130 22 46,8 190 350 45 200 Присоединительные размеры выходных валов в виде зубчатой полумуфты Редуктор d d1 L l l1 Зацепление m z Редуктор КЦ2-500 25 174 110 270 14 55 3 56 Редуктор КЦ2-750 35 232 140 382 14 60 4 56 Редуктор КЦ2-1000 35 288 180 481 20 75 6 46 Редуктор КЦ2-1300 40 348 215 605 25 85 6 56
