Регулируемые опоры трубопроводов

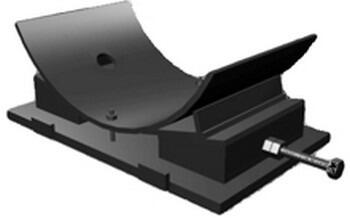

Опоры регулируемые трубопроводов ОР.00 Ду100-1400 мм ТУ 1468-004-62931192-2010 Опора регулируемая ОР.00 предназначена для снижения горизонтальных нагрузок на опоры технологических трубопроводов, а также для обеспечения свободных тепловых перемещений трубопроводов относительно опоры. ОР.00 предназначены для трубопроводов обвязки нагнетателя, АВО газа, пылеуловителей, пунктов редуцирования газа КС. Данный тип опор может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе при температуре от -60C до +450С. Конструкция ОР .00 Опоры ОР.00 представляют собой плиту листовой стали со связующими и подкрепляющими элементами, на которую монтируются три резинометаллических амортизатора. На верхних планках амортизаторов на пакеты регулировочных прокладок устанавливают ложемент для подводящего и отводящего трубопровода насоса. Чтобы регулировать нагрузку на амортизаторы и патрубки насосов, в конструкцию включены нажимные винты, с их помощью можно присоединять или доставать регулировочные прокладки из-под положек трубопровода. Регулируемые опоры трубопроводов типы: • Опоры рег-ые ОР.00 dн=325; • Опоры рег-ые ОР.00-01 dн =426; • Опоры рег-ые ОР.00-02 dн =530; • Опоры рег-ые ОР.00-03 dн =720; • Опоры рег-ые ОР.00-04 dн =1020. Заводской шифр - ОР.00 Наименование ОР.00 ОР.00-01 ОР.00-02 ОР.00-03 ОР.00-04 D трубопровода, мм 325 426 530 720 1020 Ширина 350 350 350 350 350 Длина 600 630 660 810 860 Высота 131 155 181 237 312 Масса, кг 42 45 51 70 83 Предел регулирования по высоте, мм 0-25 Конструктивные элементы, которыми снабжена регулируемая опора, позволяют обеспечить высокие эксплуатационные характеристики и значительно снизить трудоемкость ремонта и монтажа по сравнению с нерегулируемыми опорами. Детали регулируемой опоры изготавливаются в соответствие с существующими требованиями отраслевого стандарта к конструкциям и деталям опор и подвесок трубопроводов. Сборка опоры, как правило, осуществляется на месте монтажа трубопровода и никаких дополнительных средств не требует.
