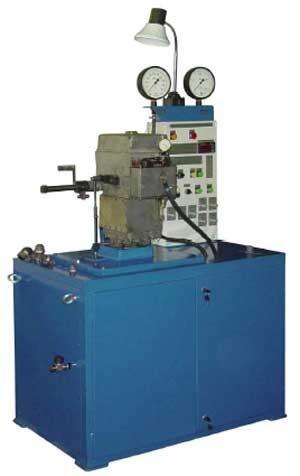

Регулятор числа оборотов

Регулятор числа оборотов предназначен для поддержания в определённых пределах заданного числа оборотов коленчатого вала дизеля и работы дизеля на оптимальных оборотах. Регулятор центробежного типа, всережимный, прямого действия. На коническом хвостовике кулачкового вала насоса на шпонке сидит крестовина. В шести её пазах, расположенных радиально под углом 60 градусов, размещаеться по одному шаровидному грузу. Со стороны насоса грузы упираються в неподвижную коническую тарелку, а с другой стороны-в плоскую тарелку. При увеличении числа оборотов кулачкового вала топливного насоса шаровые грузы под воздействием центробежных сил перемещают плоскую тарелку, которая поворачивает рычаг относительно его оси. При повороте рычага растягиваються две пружины регулятора и передвигают рейку насоса в сторону уменьшения подачи топлива. При уменьшении числа оборотов происходит обратное явление. Число оборотов коленвала дизеля зависит от затяжки пружины регулятора, от положения наружного рычага, управляющего управляющего электропневматическим механизмом управления дизелем.
