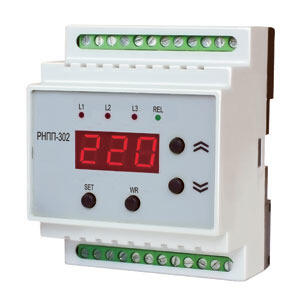

Реле напряжения OptiDin РНПП-302

Трехфазные реле напряжения используются для защиты трехфазных потребителей от недопустимых колебаний напряжения в сети, обрыве и перекосе фаз, слипании и нарушении чередования фаз. Эффективно используется для защиты холодильного, кондиционерного, компрессорного и другого оборудования, имеющего электродвигательную нагрузку. Также используются в устройствах, где необходимо осуществлять постоянный контроль наличия, качества и полнофазности сетевого напряжения, например в схемах АВР. Диапазон работоспособности реле напряжения -30—150% от номинального напряжения. При глубоких посадках, а также при резком повышении напряжения автоматически вводится ускорение срабатывания реле. Реле напряжения обеспечивают автоматическое включение нагрузки после восстановления параметров напряжения с определенной выдержкой времени. Реле напряжения малогабаритны и имеют небольшой вес. Все крепятся на стандартную DIN-рейку. Реле напряжения включаются параллельно нагрузке и управляют катушкой магнитного пускателя. Применение реле напряжения практически не зависит от мощности нагрузки. На выходах реле напряжения имеются две группы независимых контактов (одна пара — нормально замкнутые, другая — нормально разомкнутые), коммутирующие нагрузку до 5А. Реле напряжения OptiDin РНПП-302 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как: — выход действующего значения напряжения за пределы допустимых порогов; — нарушения чередования и слипание фаз; — нарушения полнофазности и симметричности сетевого напряжения. Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку. Наличие трехразрядного семисегментного индикатора на лицевой панели устройства позволяет: — постоянно индицировать текущее значение напряжения в сети; — индицировать вид возникшей аварии; — просматривать (визуализировать) установку режимов и параметров. С помощью меню пользователь имеет возможность установить: • режим индикации значений напряжения по фазам; • режим реагирования реле на цифровой сигнал дистанционного выключения; • тип реле; • способ задания отклонения напряжения; • включение/отключение контроля перекоса фаз; • включение/отключение контроля порядка чередования фаз; • режим контроля напряжения на клеммах пускателя; • вид измеряемого напряжения; • порог срабатывания по максимально допустимому значению напряжения; • порог срабатывания по минимально допустимому значению напряжения; • порог допустимого значения перекоса фаз; • время повторного включения; • время задержки отключения по минимальному напряжению; • время задержки отключения по максимальному напряжению; • время задержки срабатывания по перекосу фаз; • время задержки срабатывания по обрыву фаз; • время задержки срабатывания по сигналу аварии на цифровом входе. Устройство имеет дополнительное реле сигнализации с выведенными нормальноразомкнутыми контактами.
