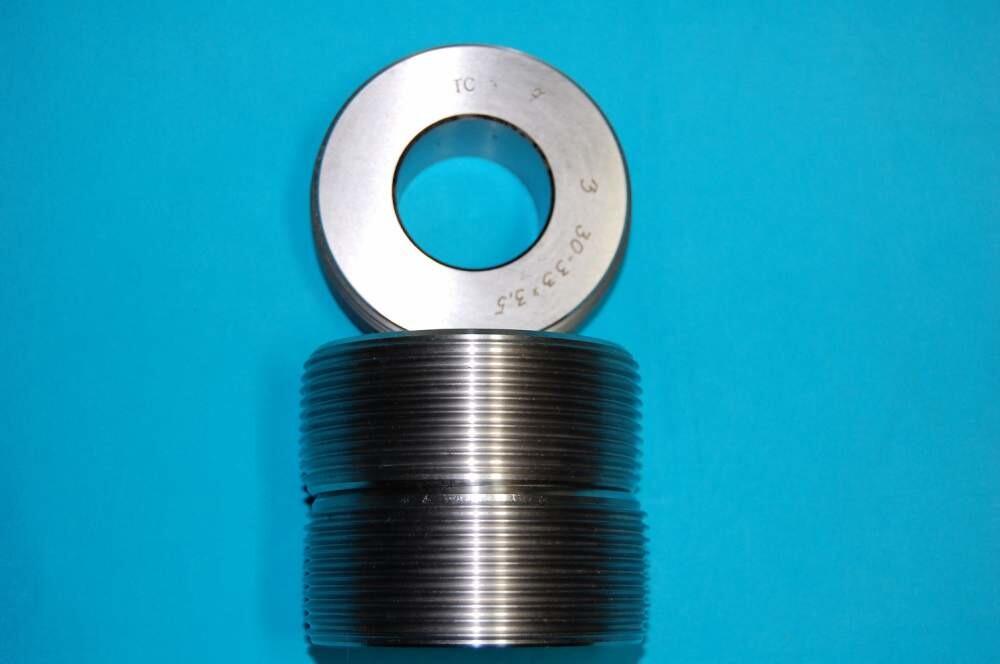

Резьбонакатные ролики ВНГН

"Головка резьбонакатная типа ВНГН содержит резьбонакатные ролики, которые свободно вращаются на эксцентриковых осях с игольчатыми роликами. На концах осей крепятся зубчатые колеса, зубья которых строго ориентированы относительно эксцентриситета осей шпонкой. Оси закреплены в опорных кольцах, соединенных колонками. Колонки фиксируются винтами. На колонки надеваются распорные втулки, которые создают зазор между накатными роликами и опорными кольцами. Узел головки, образованный этими деталями называется ее силовой частью, которая определяет параметры накатываемых резьб и воспринимает все радиальные нагрузки. Зубчатые колеса входят в зацепление с центральной шестерней, которая находится на хвостовике. Расположенный на хвостовике корпус удерживается от осевого перемещения байонетным замком. Пружина стремится повернуть корпус относительно хвостовика. В хвостовике имеются пазы, состоящие из двух участков; прямого, параллельного оси головки, и винтового. Аналогичные пазы имеются в корпусе, но винтовые участки их направлены в другую сторону. Сквозь пазы проходят укрепленные в кольце пальцы, с сидящими на них роликами. Резьбонакатные ролики обеспечивают большую точность резьбы по шагу и углу профиля, а также меньшую шероховатость поверхности. Диаметр ролика в несколько раз превышает диаметр накатываемой резьбы."
