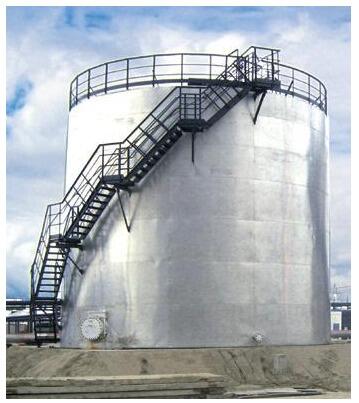

Резервуар вертикальный стальной 100-1000м3

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Срок службы резервуара - 30 лет. Относительная плотность продукта - до 1,0. Максимальная температура хранения продукта - плюс 95° С. Внутреннее избыточное давление (номинальное) - 2,00 кПа. Относительный вакуум (номинальный) - 0,25 кПа. Производительность приема (раздачи продукта) из условия комплектации резервуаров патрубками следующих диаметров: резервуары 100 и 200 м3 — Ду 100 ÷ 200 (по 2 шт.); резервуары 300 и 400 м3 — Ду 100 ÷ 200 (по 2 шт.); резервуары 700 и 1000 м3 — Ду 200 ÷ 250 (по 2 шт.); Оборачиваемость продукта - 200 циклов в год. Расчетная температура металла - не ниже минус 60°С. Снеговая нагрузка (нормативная) - 4 кПа. Ветровая нагрузка (нормативная) - 0,85 кПа. Сейсмичность района строительства до 9 баллов. Теплоизоляция стенки и крыши в базовом варианте отсутствует. ПАРАМЕТРЫ РВС ОБЪЕМОМ ОТ 100 М³ ДО 1000 М³ Номинальный объем, м³ 100 200 300 400 700 1000 Внутренний диаметр стенки, мм 4730 6630 7580 8530 10430 10430 Высота стенки, мм 6000 6000 7500 7500 9000 12000 Стенка: Количество поясов, шт. 4 4 5 5 6 8 Припуск на коррозию, мм 1 1 1 1 1 1 Толщина верхнего пояса, мм 5 5 5 5 5 5 Толщина нижнего пояса, мм 5 5 5 5 5 6 Днище: Припуск на коррозию, мм 1 1 1 1 1 1 Толщина центральной части, мм 5 5 5 5 5 5 Крыша: Припуск на коррозию, мм 1 1 1 1 1 1 Толщина настила, мм 5 5 5 5 6 6 Масса конструкций, кг: Стенка 3562 4987 7124 8014 11754 16067 Днище 762 1428 1855 2340 3476 3454 Крыша 863 1616 2123 2662 5048 4965 Лестница 685 1013 1160 1314 1500 1804 Площадки на крыше 632 632 724 724 921 1190 Люки и патрубки 706 706 736 736 780 798 Комплектующие конструкции 87 87 87 87 104 104 Каркасы и упаковка 2100 2100 2300 2300 3200 4800 Всего 9397 12569 16109 18177 26783 33182 Основные конструктивные параметры и весовые характеристики резервуаров, приведенные на прилагаемых чертежах, даны для наиболее распространенного сочетания условий эксплуатации, климатических и технологических нагрузок
