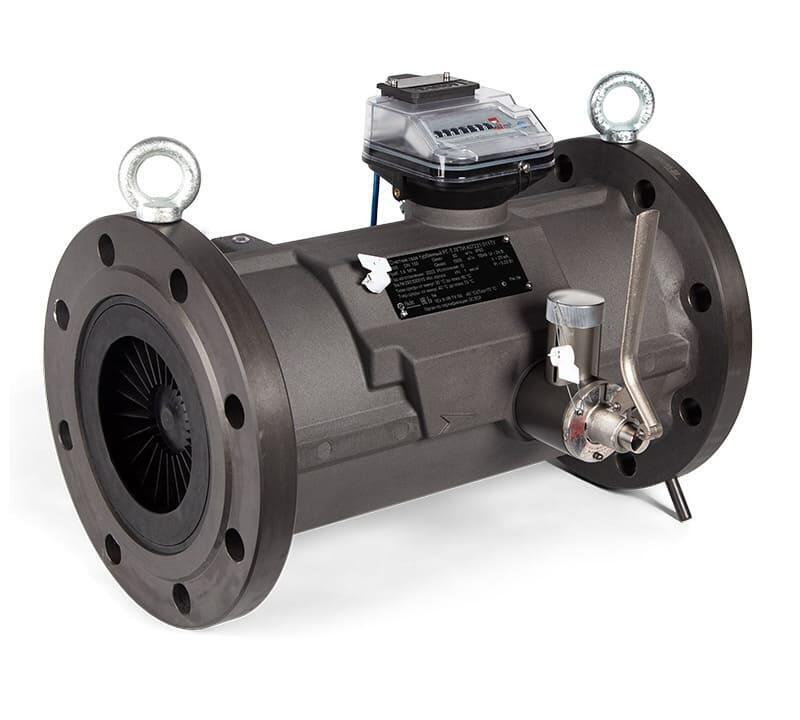

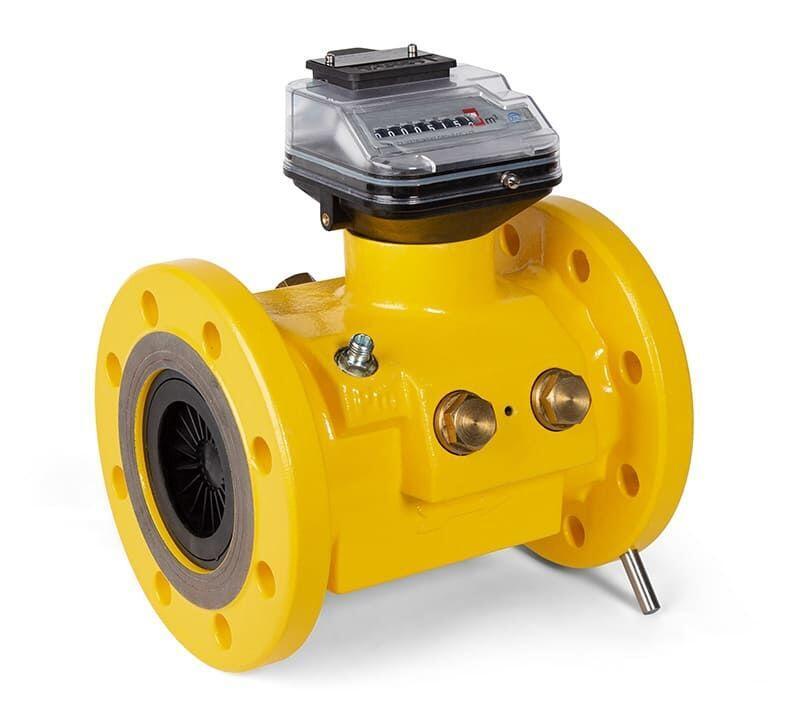

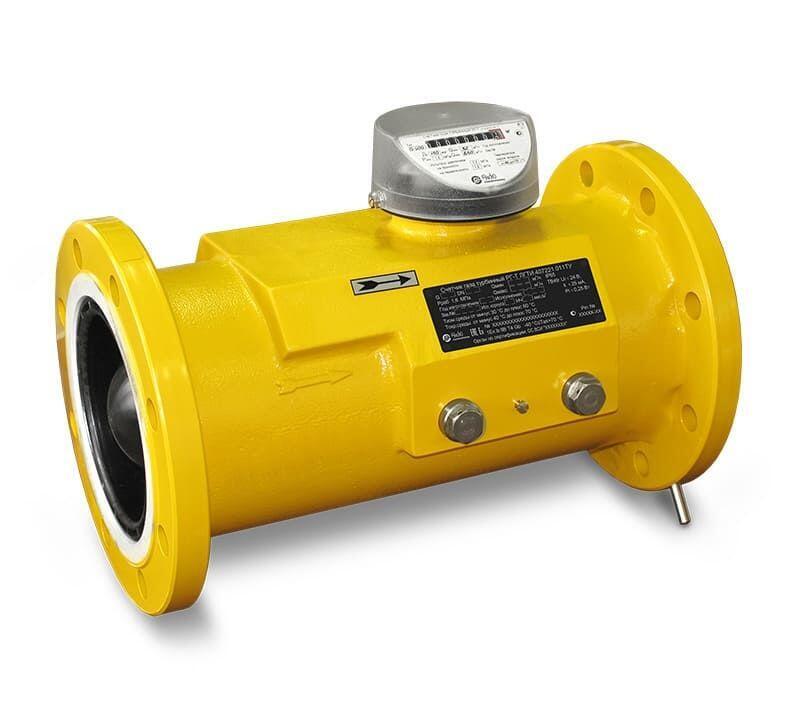

РГ-Т турбинный счетчик газа

Турбинный счетчик газа РГ-Т предназначен для коммерческого либо технологического измерения (учета) объемов плавно меняющегося потока очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения.

Газовые счетчики РГ-Т могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.

Турбинный счетчик газа РГ-Т является счетчиком газа скоростного типа. Поток измеряемого газа заставляет вращаться алюминиевое колесо турбинки. Количество оборотов турбинного колеса пропорционально прошедшему объему газа, частота оборотов пропорциональна фактическому расходу газа. Вращение турбинного колеса передается через магнитную муфту и редуктор на счетный механизм.

С помощью НЧ,СЧ, ВЧ датчиков импульсов рабочий расход газа может передаваться на электронные корректоры объема газа для приведения к стандартным условиям. В НЧ датчике импульсов размещен дополнительный контрольный геркон, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).

Сигналы ВЧ и СЧ датчиков (счетный механизм С1) позволяют точно определять мгновенный расход газа. ВЧ датчик может использоваться в установленных вне взрывоопасной зоны счетчиках газа.

Преимущества турбинного счетчика газа РГ-Т:

• типоразмер от G65 до G4000
• расход от 5 до 6500 м3/ч
• условный диаметр — от DN50 до DN300
• рабочее давление — Pn16 и Pn100
• диапазон измерения — 1:50
• счетный механизм по умолчанию изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению
• может поворачиваться на 355°
• имеется возможность компактного монтажа счетчика с использованием прямых участков не менее 2DN до счетчика
• возможен горизонтальный и вертикальный монтаж счетчика.

Измерительный картридж предназначен для установки в работающем под давлением корпусе с помощью уплотнительных колец. Это делает счетчик газа РГ-Т устойчивым к любым нагрузкам при возникающих при монтаже газопроводов кручении и изгибах.

Турбинные счетчики РГ-Т показывают стабильные и воспроизводимые результаты измерений.

Благодаря высококачественным шарикоподшипникам, а также высокоточной обработке корпуса и всех движущихся частей калибровочная характеристика турбинного расходомера РГ-Т остается неизменной в процессе эксплуатации. Перед сборкой счетчика колесо турбины подвергается динамической балансировке. Все алюминиевые детали, включая колесо турбины, после механической обработки подвергаются твердому анодированию для повышения устойчивости к механическому износу и химическим воздействиям, что обеспечивает длительный срок службы счетчика и стабильность его метрологических характеристик.
