СА-02-2

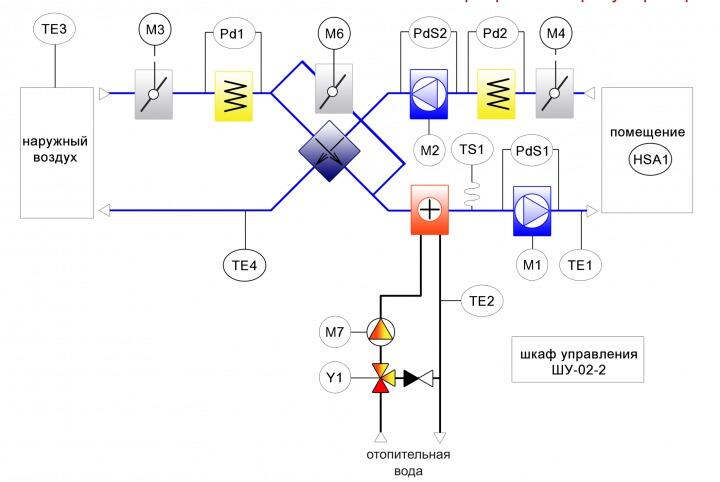

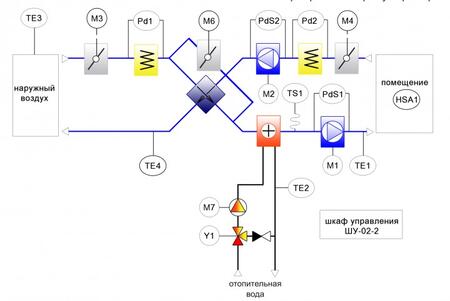

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ: управление и защита электродвигателей вентиляторов (термоконтакты в обмотках двигателя или с помощью теплового реле) управление насосом регулирование температуры в приточном воздуховоде защита от замораживания водяного калорифера, как при работающей установке, так и при остановленной - дежурный режим защита рекуператора от обмерзания отключение при пожаре местное и дистанционное управление системой отключение системы при обнаружении неисправности вентиляторов. сигнализация отклонения параметров от нормы, загрязнения фильтров, срабатывания защит, ВКЛ/ОТК приводов и др. индикация основных параметров, режимов работы и др. на лицевой панели контроллера ТРМ 33 КОМПЛЕКТ ПОСТАВКИ: Шкаф управления ШУ-02-2 на базе контроллера ТРМ33-Щ4-01 и ПИД-регулятора ТРМ12-Щ1-У.Р, ОВЕН. Устройства периферийные: ТЕ1, ТЕ4 - датчики температуры канальные; ТЕ2 - датчик температуры накладной; ТЕЗ - датчик температуры наружного воздуха; TS1- термореле; Pd1,2; PdS1,2 - дифференциальные реле давления ; М3, М4 - электроприводы , 2-х-позиционные, ~220В, с возвратной пружиной; М6 - электропривод, 3-х-позиционный «Больше-Меньше», ~220В; Y1- электропривод, 3-х-позиционный «Больше-Меньше», ~220В в комплекте с 3-х-ходовым клапаном; М7 - насос, ~220В; HSA1 - пульт дистанционного управления. ДОКУМЕНТАЦИЯ: Паспорт ШУ-02-2 Руководство по эксплуатации СА-02-2 ШКАФЫ УПРАВЛЕНИЯ ДРУГИХ ПРИТОЧНО-ВЫТЯЖНЫХ УСТАНОВОК ДАННОГО ТИПА ШУ-02-1 - приточно-вытяжная установка с водяным калорифером, пластинчатым перекрестным рекуператором без обводной жалюзи на базе контроллера ТРМ33-Щ4-01, ОВЕН; ШУ-02-3 - приточно-вытяжная установка с водяным калорифером и роторным регулируемым рекуператором на базе контроллера RMU 730, SIEMENS; ШУ-02-3.3 - приточно-вытяжная установка с водяным калорифером и роторным нерегулируемым рекуператором на базе контроллера ТРМ33-Щ4-01, ОВЕН; ШУ-02-4 - приточно-вытяжная установка с водяным калорифером и рекуператором «тепловые трубы» на базе контроллера RMU 730, SIEMENS; ШУ-02-1.1 - приточно-вытяжная установка с электронагревателем и пластинчатым перекрестным рекуператором на базе контроллера RMU 730, SIEMENS; ШУ-02-5 - приточно-вытяжная установка с водяным охладителем на базе ПИД-регулятора ТРМ12-Щ1-У.Р, ОВЕН; ШУ-02.1.2 - приточно-вытяжная установка с водяным калорифером и фреоновым охладителем на базе контолллера ТРМ33-Щ4-01 и регулятора 2 ТРМ1 ОВЕН; ШУ-02-3.4 - приточно-вытяжная установка с водяным калорифером, роторным регулируемым рекуператором с применением частотных эл. приводов вентиляторов на базе контроллера RMV 730, SIEMENS.
