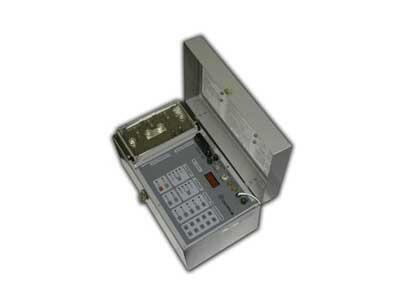

Сатурн-М устройство для проверки автоматических выключателей до 2 кА

САТУРН-М устройство для проверки автоматических выключателей до 2 кА САТУРН-М устройство для проверки автоматических выключателей до 2 кА используются для настройки и проверки автоматических выключателей с тепловыми и электромагнитными расцепителями присоединений 220-380 В частоты 50 Гц, а также для проверки характеристик средств релейной защиты присоединений 6-35 кВ и оценки тока короткого замыкания (КЗ) цепи фаза-ноль присоединений 380 В и тока короткого замыкания (КЗ) на шинах 380 В. Диапазон регулирования и измерения тока в схеме без нагрузочного трансформатора, А 10..2000; Диапазон регулирования первичного тока в схеме с нагрузочным трансформатором, А 0,5..300; Диапазон измерения тока cо встроенным трансформатором тока, А 10..2500; Диапазон измерения тока с внешним трансформатором тока, кА 0,1..99,99; Диапазон задания и измерения длительности протекания тока и времени отключения аппарата, с 0,01..99,99; Диапазон регулирования угла открытия тиристоров, 1..100%; Диапазон задания роста угла открытия тиристоров, 1..10%; Относительная погрешность измерения эффективного значения тока в рабочем диапазоне и времени измерения не менее 0,02 с, 8%; Абсолютная погрешность измерения времени отключения аппарата и установки заданной длительности тока, не более, с 0,01x tизм+0,01; Напряжение питания, В/Гц 220/50; Потребляемая мощность по цепям питания, ВA 40; Габаритные размеры базового блока, мм, не более 400х235х230; Масса, кг, не более 13.
