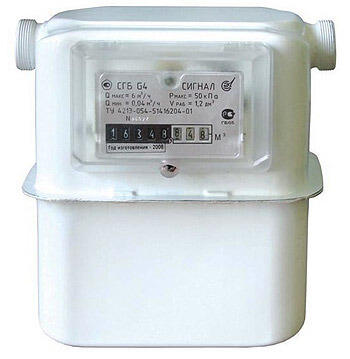

Счетчик газа СГБ G4-1 бытовой диафрагменный с боковым подключением

Счетчик газа СГБ G4-1 бытовой диафрагменный Изготовитель: ЗАО "Сигнал-Прибор" г. Энгельс, Саратовской области Назначение: счетчик газа СГБ G4-1 предназначен для учета количества природного газа или паров сжиженного газа, прошедших через него потребителю. Счетчик изготавливается двух исполнениях (левый и правый) в зависимости от направления потока газа через счетчик. Направление потока газа указано стрелкой на корпусе счетчика. Новая модель СГБ G4-1 "Сигнал" полностью идентична счетчику СГБ G4-1 при более компактных размерах и эстетичном виде. Выпускаются для бокового и верхнего подключения в левом и правом исполнениях: СГБ G4-1 "Сигнал" (левый) - входной патрубок слева СГБ G4-1 "Сигнал" (правый)- входной патрубок справа Расширенный температурный диапазон: от -40 до +60 оС. Технические характеристики на счетчик газа СГБ G4-1 Наименование параметра Тип изделия СГБ G2,5 Сигнал СГБ G4 Сигнал СГБ G4-1 Сигнал Измеряемая среда Природный газ по ГОСТ 5542-87 Сжиженный газ по ГОСТ 20448-90 Максимальный расход газа, м3/ч 4 6 Номинальный расход газа, м3/ч 2,5 4 Минимальный расход газа, м3/ч 0,025 0,04 Максимальное давление, кПа, (кгс/см2) 50 (0,51) Рабочее давление, кПа, (кгс/см2) 10 (0,10) Потери давления при максимальном расходе, Па (мм вод. ст.), не более 200 (20) Пределы допускаемой основной относительной погрешности в диапазонах расхода, %: от Qмин. до 0,1 Qном. от 0,1 Qном. до Qмакс. ±3 ±1,5 Изменение относительной погрешности при отклонении температуры окружающей и измеряемой среды на 1 оС от нормальной, %, не более 0,45 Температура измеряемой и окружающей среды, оС -40...+60 Порог чувствительности, м3/ч, не более 0,005 0,008 Циклический объем, дм3 1,2 Габаритные размеры, мм (высота, длина, ширина), без монтажных деталей 235х198х167 235х206х167 Присоединительные размеры: -диаметр ниппелей -резьба штуцеров Ду20; Ду25 М33х1,5; М30х2; G1; G1 1/4 Расстояние между штуцерами, мм 110 - Полный ресурс счетчика, лет, не менее 20 Межповерочный интервал, лет 10 Гарантийный срок эксплуатации, мес. 48
