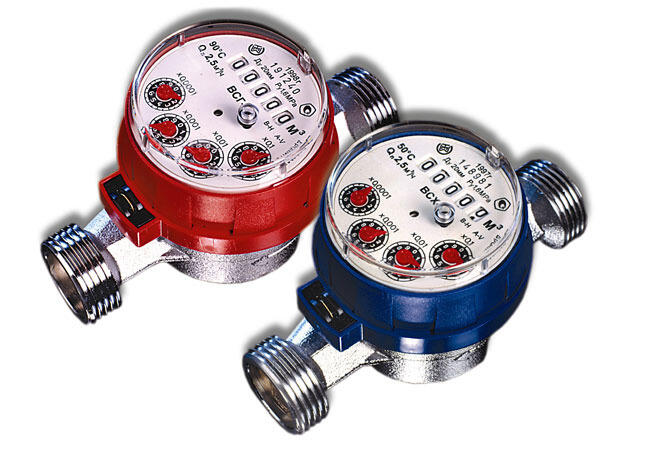

Счетчик горячей воды тахометрический крыльчатый сухоходный ВСГ

Счетчики крыльчатые сухоходные с диаметрами условного прохода Dу 15, 20, 25, 32, 40 мм (в дальнейшем счетчики), изготовленные по ТУ 4213-200-18151455-2001, предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874-82, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения при давлении до1,6 МПа (16 кгс/см2 ) в диапазоне температур от +5 до +50 0С (холодная вода) и от + 5 до + 90 0С ( для Dу -15,20 мм, горячая вода) или от +5 до +150 0С (для Dу -25?40 мм, горячая вода). Счетчики типа ВСХ-15, ВСХ-20, ВСХ-25, ВСХ-32, ВСХ-40, ВСХд-15, ВСХд-20, ВСХд-25, ВСХд-32, ВСХд-40 работают в диапазоне температур от +5 до +50 0С (холодная вода), имеют счетный механизм с роликовым и стрелочными указателями, показывающими измеренный объем в м3 и его долях. Счетчики ВСХд-15, ВСХд-20, ВСХд-25, ВСХд-32, ВСХд-40 имеют счетный механизм с магнитоуправляемым контактом и выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств). Цена одного импульса для ВСХд-15,20 составляет 0,001 м3, для ВСХд -25,32 составляет0,01 м3 и для ВСХд-40 составляет 0,1 м3. Счетчики типа ВСГ-15, ВСГ-20, ВСГд-15, ВСГд-20 работают в диапазоне температур от +5 до +90 0С, а ВСГ-25, ВСГ-32 и ВСГ-40 от +5 до +150 0С (горячая вода), имеют счетный механизм с роликовым и стрелочными указателями, показывает измеренный объем в м3 и его долях. Счетчики ВСГд-15,ВСГд-20 имеют счетный механизм с магнитоуправляемым контактом и выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств). Цена одного импульса для ВСГд-15,20 составляет 0,001 м3. Счетчики типа ВСТ-15, ВСТ-20 работают в диапазоне температур от +5 до + 90 0С, а ВСТ-25, ВСТ-32 и ВСТ-40 - от +5 до +150 0С (горячая вода), имеют счетный механизм с магнитоуправляемым контактом и с роликовым и стрелочными указателями, показывающими измеренный объем в м3 и его долях, выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств). Цена одного импульса для ВСТ-15,20 составляет 0,001м3, для ВСТ-25,32 составляет0,01 м3 и для ВСТ-40 составляет 0,1 м3 . Объем воды, измеренный счетчиком, определяют по показаниям роликового и стрелочных указателей. Роликовый указатель («окошечки») показывает измеренный объем в целых м3, стрелочные указатели - доли м3.
