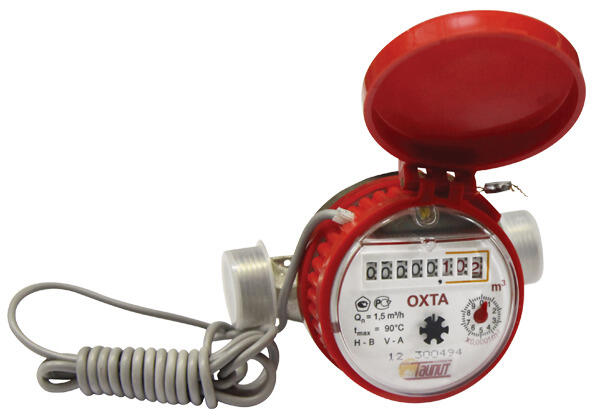

Счетчик воды ОХТА ГЛ 15И с импульсным выходом

Счетчик воды крыльчатый ОХТА с импульсным выходом Счетчик воды крыльчатый ОХТА ГЛ 15И с импульсным выходом предназначен для измерения объема холодной питьевой воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу при температуре от 5 до 40 град. С, и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводу при температуре от 30 до 90 град. С. Наименование и размерность величины Значение величин, мм Диаметр условного прохода, мм 15 Номинальный расход, Qn (м3/ч) 1,5 Максимальный расход, Qmax, m3/ч 3 Переходный расход, Qt, м3/ч 0,12 Минимальный расход, Qmin (м3/ч) 0,03 Максимальное рабочее давление воды не более, Мпа (бар) 1,0(10) или 1,6(16) Потеря давления при Qmax, не более, МПа 0,1 Емкость счетного механизма, м3 99999,999 Цена оцифрованного деления контрольной шкалы стрелочного указателя, м3 0,0001 Масса счетчика воды без монтажного комплекта/ с монтажным комплектом, не более кг 0,65/0,8 Длина счетчика воды без монтажного комплекта, мм 110 или 80 Передаточный коэффициент (цена импульса), м3/имп. 0,01 Счетчики воды с импульсным выходом- это счетчики, в корпусе которых установлен датчик. При прохождении воды через счетчик «лепестки» контакта на короткое время замыкаются, и через геркон может протекать ток, создающий импульс.К прибору подключается принимающее устройство, на которое поступают импульсные сигналы от датчика. Использование счетчиков с импульсным выходом в автоматизированных систем учета избавляет потребителей от необходимости самостоятельного считывания показаний счетчиков. Наименование параметра Значение параметра Характер сигнала Число - импульсный Максимальное напряжение, В 24 Максимальная сила тока, А 0,01 Сопротивление в состояние «замкнуто», не более 10 Ом Полярность положительная Цена одного импульса для счетчиков, л ? имп. 10 ? 1
