ЩИТ НАРУЖНОГО ОСВЕЩЕНИЯ

ПРИМЕНЕНИЕ ЩИТОВ НАРУЖНОГО ОСВЕЩЕНИЯ

• для контроля электропитания уличных источников света;
• для предохранения от перегрузок, скачков напряжения и короткого замыкания;

Питание ЩНО осуществляется от переменного тока напряжением в 220В или 380В.
Данный шкаф автоматики освещения будет управлять включением/выключением контакторов щитов наружного освещения (ЩНО):

• Включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности.
• Включение и отключение осветительной установки посредством устройств автоматики или дистанционным пультом.
• Отключение и включение осветительной установки в заданные периоды времени суточным и недельным таймером.
• Ручное включение и отключение осветительной установки кнопками и переключателями.

КОНСТРУКЦИЯ ЩИТОВ НАРУЖНОГО ОСВЕЩЕНИЯ

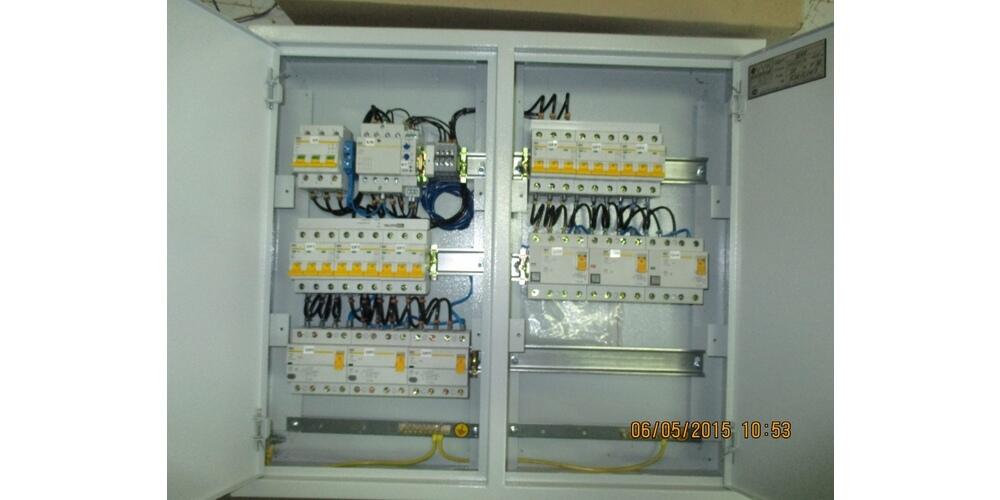

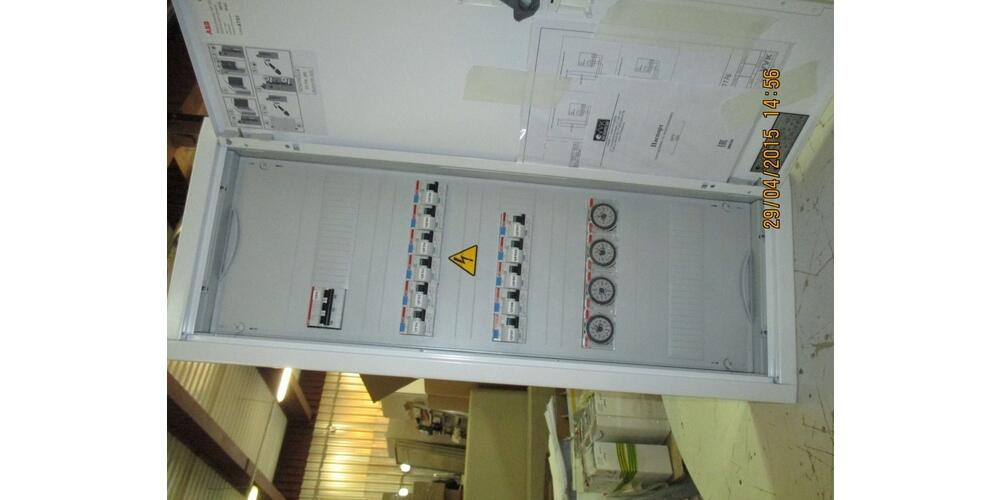

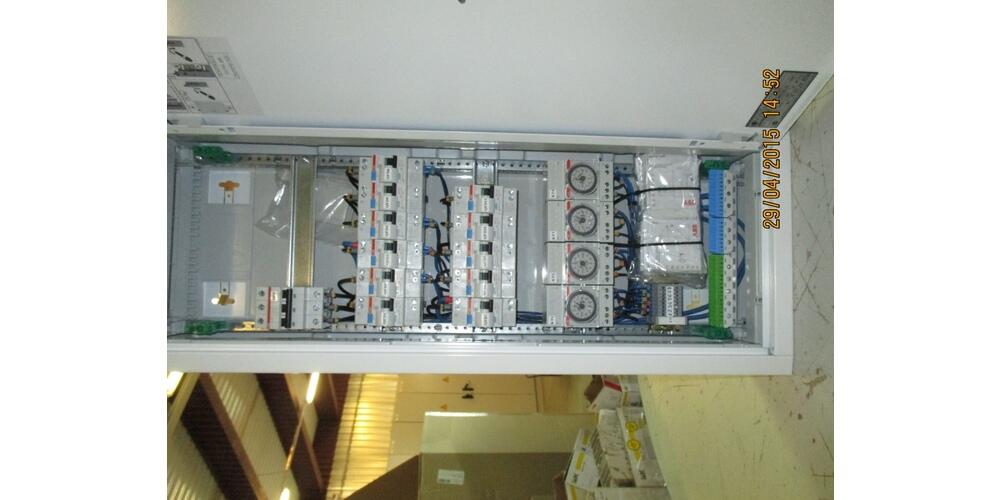

Щит освещением наружной установки представляет собой сварную конструкцию. Дверь фиксируется замком. Кнопки и переключатели установлены на дверях ящика. Необходимое оборудование установлено на DIN рейку. Для защиты линий от перегрузки по току служат автоматические выключатели на каждую линию. Тепловые реле в каждой линии как дополнительная защита линии от перегрузок.

ЭКСПЛУАТАЦИЯ ЩИТОВ НАРУЖНОГО ОСВЕЩЕНИЯ

• Высота над уровнем моря

До 2000 м, при эксплуатации устройства свыше 1000 м необходимо учитывать снижение электрической прочности изоляции и снижение охлаждающего действия воздуха.

• Окружающая среда

Не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию.

• Рабочее положение

Вертикальное, возможное отклонение от вертикали -5°.
