ЩИТ РАСПРЕДЕЛИТЕЛЬНЫЙ ВВОДНОЙ

ПРИМЕНЕНИЕ ЩИТОВ РАСПРЕДЕЛИТЕЛЬНЫХ ВВОДНЫХ

Щиты вводно-распределительные предназначены для приема, распределения и учета электроэнергии напряжением 380/220 В в сетях трехфазного переменного тока частотой 50 Гц.

Устройства вводно-распределительные (ВРУ) для жилых и общественных зданий предназначены для приема, распределения и учета электроэнергии напряжением 380/220 В в сетях трехфазного переменного тока частотой 50 Гц в четырехпроводных и пятипроводных сетях с системами заземления TN-C, TN-C-S, TN-S для защиты линий при коротких замыканиях и перегрузках, а также для редких оперативных включений и выключений.

Устройства ВРУ применяются в жилых и общественных зданиях, а также в зданиях другого назначения по ГОСТ Р 51321.1-2007, ГОСТ Р 51732-2001 не взрывоопасной, не пожароопасной, в условиях умеренного климата.

Вводные панели ВРУ имеют:

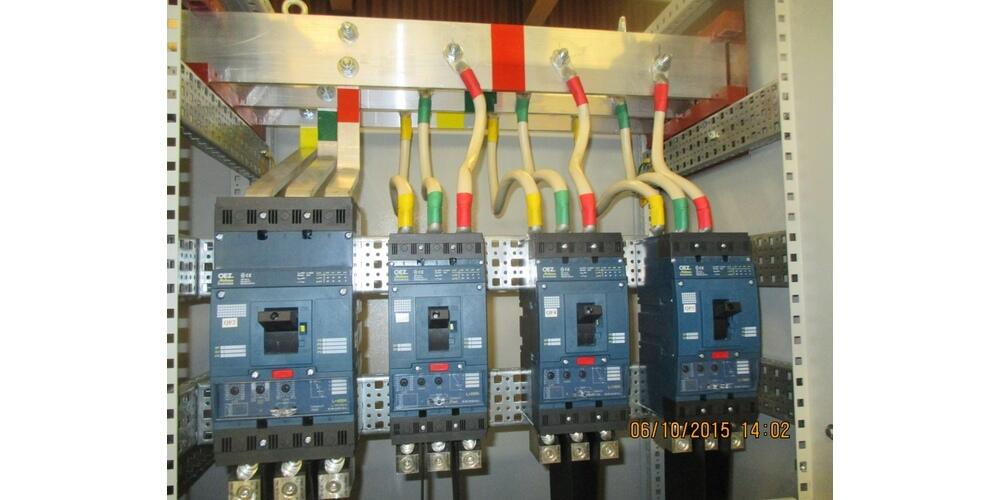

• Отделение учета, в котором устанавливаются трансформаторы тока, узел учета электроэнергии, приборы контроля тока и напряжения.
• Отделение ввода (рубильники и предохранители).

Вводные панели ВРУ обеспечивают:

• ввод трехфазной электрической сети напряжением 380/220 В;
• распределение электрической энергии по трехфазным и/или однофазным цепям;
• защиту всех цепей от перегрузок и токов короткого замыкания;
• учет электрической энергии в трехфазной и однофазной цепях потребления;
• нечастые (до 6 раз в сутки) оперативные включения и отключения отходящих цепей.

Вводные панели ВРУ классифицируют:

• вводные - для ввода и учета электрической энергии;
• вводные с АВР - с аппаратурой автоматического ввода резерва;
• распределительные, для распределения электрической энергии, применяемые совместно с вводными;
• вводно-распределительные, для ввода, учета и распределения электрической энергии.
