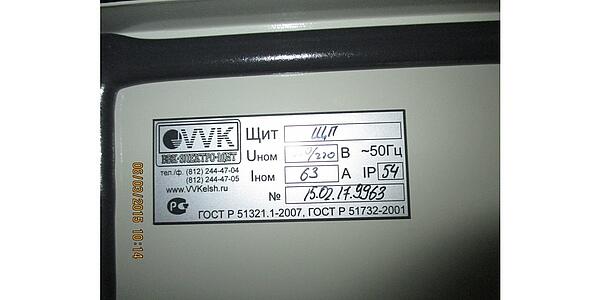

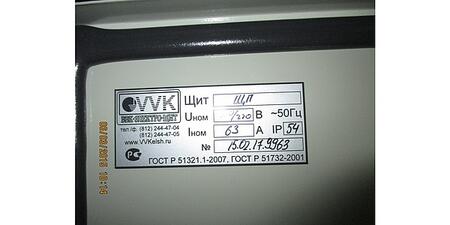

ЩИТ (УПРАВЛЕНИЯ) ПРОМЫШЛЕННЫМ КОТЛОМ

ГОСТ: Техническое условие:
Щит предназначен для автоматического регулирования, технологического контроля, защиты, сигнализации и дистанционного управления промышленных паровых и водогрейных котлов (ДКВР, ДЕ, ДЕВ, КВ — ГМ, ТВГ, ВК и др.).
Рекомендуется применять щит управления ЩВК взамен всех существующих щитов Щ-ДКВР-3, ЩК-2, Щ-ДЕ и им подобных.

Щит выпускается в двух модификациях:

— ЩВК-1 для паровых котлов;
— ЩВК-2 для водогрейных котлов.

1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.1 Щит выполняет следующие функции:
1.1.1 Автоматическое регулирование:

Для парового котла:
Для водогрейного котла:
— подачи топлива в горелку, в зависимости от давления пара на выходе котла; — подачи топлива в горелку, в зависимости от температуры воды на выходе котла;
— подачи воздуха в горелку, в зависимости от давления топлива и воздуха после регулирующих органов; — подачи воздуха в горелку, в зависимости от давления топлива и воздуха после регулирующих органов;
— подачи воды в барабан котла, в зависимости от уровня воды в барабане котла; — тяги в топке котла, в зависимости от разрежения в топке котла.
— тяги в топке котла, в зависимости от разрежения в топке котла.
1.1.2 Автоматическую аварийную защиту:

Для парового котла:
Для водогрейного котла:
— при падении или повышении давления топлива к горелке; — при падении или повышении давления топлива к горелке;
— при погасании факела горелки; — при погасании факела горелки;
— при понижении или повышении уровня воды в барабане котла; — при понижении или повышении давления воды на выходе котла;
— при падении давления воздуха перед горелкой; — при падении давления воздуха перед горелкой;
— при падении разрежения в топке котла; — при падении разрежения в топке котла;
— при повышении давления пара на выходе котла. — при повышении температуры воды на выходе котла;
— при понижении расхода воды через котёл.
1.1.3 Дистанционный технологический контроль:
— разрежения в топке котла; — давления воздуха за вентилятором;
— температуры уходящих газов по дымоотводящему тракту;
— температуры воды на входе в котёл (водогрейный котёл);
— наличия пламени и времени розжига запальника;
— сбоя розжига запальника;
— наличия факела и времени розжига горелки;
— сбоя розжига горелки.
