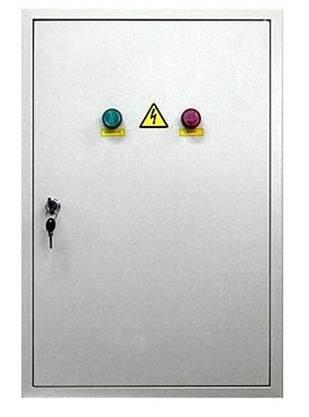

Щиты автоматического переключения на резерв типа ЩАП

Щитки типа УАВР (ЩАП) предназначены для автоматического переключения на резервное питание цепей освещения и силового электрооборудования при исчезновении напряжения нормального питания. Возврат схемы в исходное состояние происходит также автоматически при восстановлении нормального питания. ЩАП представляют собой отдельные шкафы навесного типа. Конструкция ЩАП обеспечивает ввод кабелей как снизу так и сверху. В щиты ЩАП-23 … ЩАП-63 устанавливается реле контроля фаз ЕЛ, предназначенное для контроля допустимого уровня напряжения и порядка чередования фаз в системах трехфазного напряжения, для защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах, а также от обрыва фаз. Реле ЕЛ имеет регулируемую выдержку времени срабатывания в пределах от 0,1 до 10 сек. Щиты ЩАП изготавливаются как на отечественном, так и на импортном оборудовании.
