Щиты автоматического ввода резерва питания (АВР)

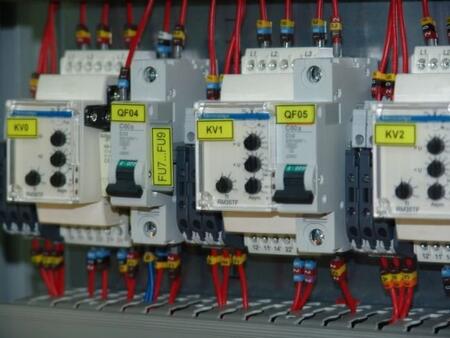

НАЗНАЧЕНИЕ Устройства автоматического ввода резервного питания (АВР) служат для автоматического перехода на питание энергопотребителей от резервного ввода в случае прекращения подачи электроэнергии на рабочий ввод. Устройства АВР обеспечивают контроль параметров напряжения на вводах по величине (минимально и максимально допустимые значения), по исчезновению хотя бы одной из фаз питающего напряжения и по чередованию фаз. Устройства обеспечивают электрическую блокировку одновременного включения автоматических выключателей на вводах при работе на один фидер, блокировку включения секционного автомата в схемах с секционированием. По особому заказу устройства АВР могут комплектоваться механической блокировкой. Устройства АВР могут размещаться как в отдельных малогабаритных шкафах, полногабаритных шкафах, 2-х и 3-х секционных шкафах (в зависимости от мощности энергопотребления), так и в шкафах вводных, вводно-учетных и распределительных. Структура типового обозначения устройств АВР. УАВРхх-хх-хРКФ-ххх-х-хх : ...:…:………:…:…:………………Серия: : : : : : УАВР2 - на два ввода : : : : : УАВР2С - на два ввода с секционированием : : : : : УАВР3С - на три ввода с секционированием :…:………:…:…:………………Вид вводного устройства: : : : : МК - магнитный контактор : : : : МП- автомат с моторным приводом :………:…:…:………………Контроль параметров напряжения: : : : 1 - на рабочем вводе : : : 2 - на двух вводах : : : 3 - на трех вводах :…:…:………………Вид управления: : : АУ - только автоматическое : : АРУ - автоматическое и ручное :…:……………….Вариант реализации схемы управления: : Р - на релейных элементах : К - на контроллере :………………..Выбор приоритета: ВП - с возможностью назначения приоритетного ввода Пример условного обозначения: УАВР3С-МП-3РКФ-АРУ-Р Устройство АВР с тремя вводами (один ввод от ДЭС), с секционированием, на базе автоматических выключателей с моторным приводом, контроль напряжения на трех вводах, управление в ручном и автоматическом режимах, схема на релейных элементах. Дополнительно в заказе ( или в проектной документации) указывать необходимость установки электроизмерительных приборов (вольтметров, амперметров, счетчиков электроэнергии) и выходных устройств («сухих контактов») для сигнализации в систему диспетчерской связи.
