Модернизация: установки УД-2 с раздаточный хоботком и с антивандальной рычажной системой.

Установки розлива жидких и пастообразных продуктов модели УД-2 были первым типом оборудования, выпуск которого освоили специалисты «ПРОМБИОФИТ» сразу после образования предприятия в 1993 году. С тех пор, теперь уже в течении 24 лет, эти установки постоянно совершенствуются, повышается их технологичность, расширяется область применения.

Недавно разработаны и уже поставляются потребителям две новые модификации установки УД-2.

Первая новая модификация предназначена для розлива жидких или густых однородных препаратов в тару небольшого объёма и имеет два отличия от типовой установки УД-2. Во-первых, установка имеет один дозирующий цилиндр в отличии от двух цилиндров в типовой УД-2. Модификация установки УД-2 с одним дозирующим цилиндром имеет меньшую производительность, но при этом уменьшается её вес и стоимость, а также облегчается работа оператора. Конструкция установки исключает возникновение асимметричных нагрузок на кулису и направляющие, соответственно, исключается их ускоренный износ, который неизбежно возникает при эксплуатации типовой двухканальной установки УД-2 с задействованным одним каналом (в этом случае второй канал работает «в холостую» без продукта).

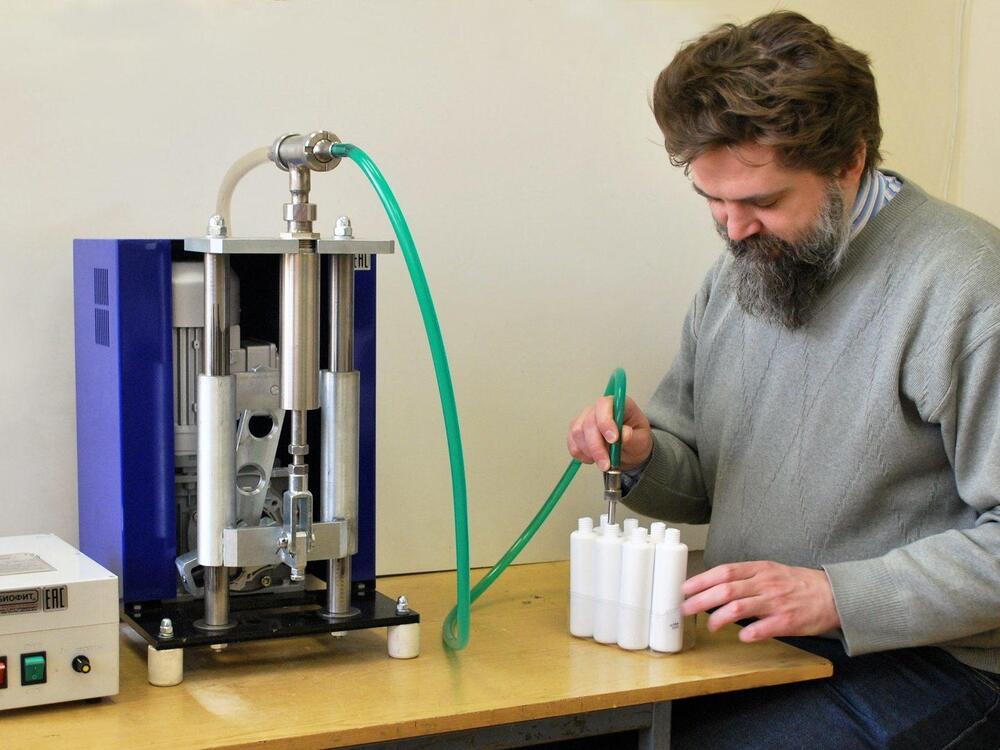

Второе отличие заключается в применении гибкого раздаточного патрубка-хоботка со сменными трубчатыми насадками. Такая конструкция раздаточного патрубка позволяет оператору производить наполнение тары, установленной на общем поддоне на рабочем столе вблизи установки розлива. Применение такого гибкого раздаточного патрубка-хоботка значительно облегчает работу оператора, но предъявляют определенные требования к конструкции насадки и свойствам разливаемого продукта, т.к. необходимо предотвратить подтекание продукта из раздаточного патрубка в паузах между периодами выдачи дозы продукта.

Вторая новая модификация относится к установке розлива жидких и пастообразных продуктов УД-2П с крановыми распределителями. В установках УД-2П переключение системы с процесса заполнения дозирующих цилиндров на выдачу дозы продукта и обратно производится с помощью специальных крановых распределителей с цилиндрическим или шаровым золотником (шибером). Синхронный поворот золотников в двух каналах установки осуществляется рычажной системой, которая приводится в действие электроприводом установки.

В новой модификации установки УД-2П применена рычажная система с дополнительным пружинным компенсатором, которую условно можно назвать антивандальной. Теперь, если в результате некачественной промывки установки и засыхания остатков продукта в каналах крановых распределителей или в результате попадания в продукт мелких абразивных частиц произойдет заклинивание золотника, все механические перегрузки примет на себя пружинный компенсатор и рычажная система полностью сохранит свою работоспособность. В предыдущих конструкциях заклинивание золотника сопровождалось деформацией линейных элементов рычажной системы или полным выходом из строя (раздавливанием) подшипника на толкателе. В новой модификации УД-2П в случае заклинивания золотника в одном или в обоих крановых распределителях достаточно просто устранить причину заклинивания и после этого продолжить работу.

Преимущества работы с новыми модификациями установок розлива производства ИТП «ПРОМБИОФИТ» уже оценили десятки заказчиков.

Аверкиев В.В. 27.03.2017 г.
