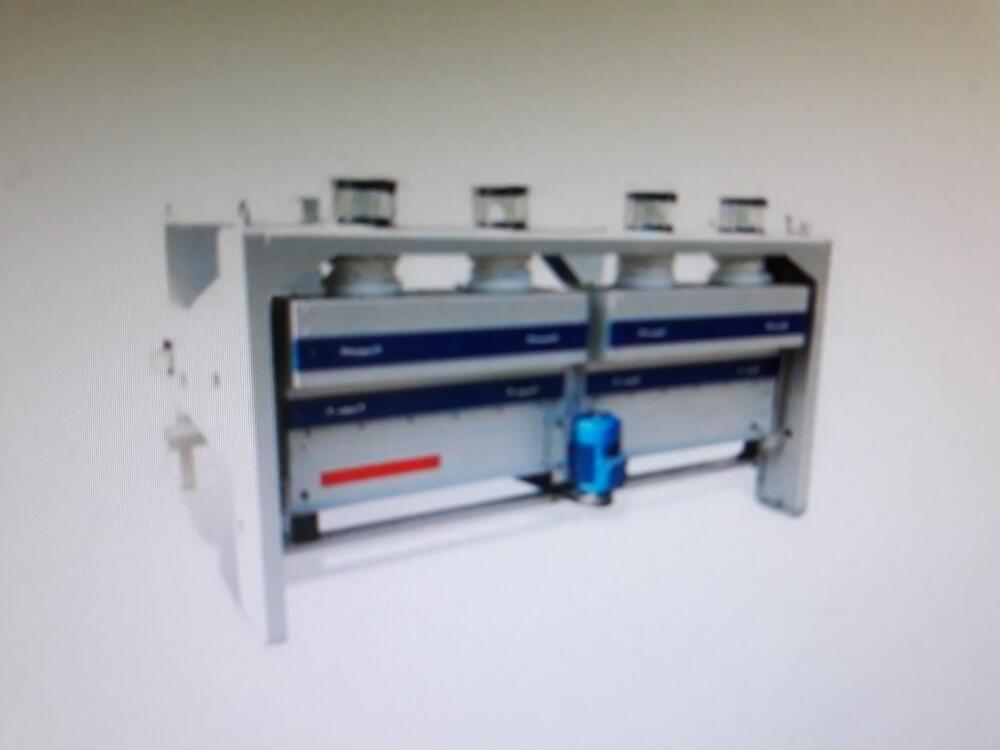

Сепаратор АПР-БИС-100(в комплекте с РЗ-БАБ)

Сепараторы типа А1-БИС относят к ситовоздушным сепараторам, на ситах которых зерно очищается
от примесей, отличающихся от него шириной, толщиной, а в пневмосепарирующем канале - скоростью
витания.
Отличительные особенности конструкции сепараторов А1-БИС – отсутствие осадочных камер и
совмещение функции дебаланса и приводного шкива, что значительно уменьшает высоту и обеспечивает
безопасность обслуживания; наличие регулируемого пневмосепарирующего канала позволяет изменять
скорость воздуха. Круговое поступательное движение обеспечивает высокую эффективность очистки зерна от
крупных и мелких примесей, а прижим ситовых рам эксцентриковым механизмом – хорошую фиксацию,
простую установку и выемку ситовых рам.
Технологический процесс очистки зерна в сепараторах типа А1-БИС осуществляется таким образом:
поступившую смесь зерна подают через распределители и приемные патрубки отдельно в каждую секцию.
Крупные примеси зерна выводятся по отдельному лотку, а зерно с мелкими примесями проходит через
сортировочное сито и поступает в подсевное. Мелкие примеси так же выводятся из сепаратора через лоток.
Очищенное на ситах зерно поступает на вибролоток пневмосепарирующего канала, а затем в сам канал, где
восходящим потоком воздуха из смеси зерна удаляются легкие примеси. Очищенное зерно из
пневмосепарирующего канала поступает на дальнейшую обработку.
3.1. Основные технические характеристики:
№ п/п Наименование Ед. изм. Значение
1. Производительность по зерну пшеницы тонн/час 100
2. Эффективность очистки от отделимой сорной примеси % 50 - 60
3. Установленная мощность кВт 1,5
4. Расход воздуха на аспирацию и пневмосепарирование м³/час 8500
5. Габаритные размеры (длина*ширина*высота) мм 2600*2520*1510
6. Масса кг 1600
7. Частота круговых колебаний колеб/мин 360
8. Общая площадь ситовойповерхности м² 6
3.2. Комплект поставки:
№ п/п Наименование Кол-во, шт
1. Сепаратор АПР-БИС-100 1
2. Аспирационный канал Р3-БАБ 2
3. Рамки решетные Комплект (8 шт.)
4. Шарик очистительный d35мм 256
5. Распределитель потока зерна 2
6. Ключ для зажима рамок 1
7. Паспорт 1
