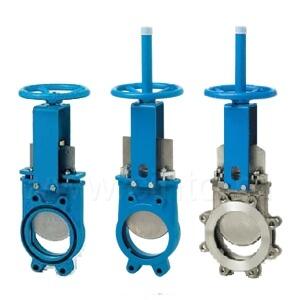

Шиберные задвижки

Задвижки шиберные предназначены для установки в качестве запорных устройств на вновь строящихся и реконструируемых существующих объектах линейной части магистральных нефтепроводов и технологических трубопроводах нефтеперекачивающих станций (НПС), в том числе трубопроводной системы Восточная Сибирь - Тихий Океан. Технические требования - ОТТ-23.060.30-КТН-246-08 Условный проход (номинальный размер), DN 300;350;400;500;600;700;800;1000;1050;1200. Номинальное давление, PN, МПа (кгс/см² ) от 1,6 (16) до 12,5 (125) Класс герметичности затвора "А" по ГОСТ Р 54808-2011 (ГОСТ 9544-2005) Коэффициент сопротивления, не выше 0,1 Климатическое исполнение и категория размещения по ГОСТ 15150-2005 - У1,ХЛ1, УХЛ1 Рабочая среда: нефть товарная и нефтепродукты с содержанием сероводорода Н₂S менее 6% (объемных) Температура рабочей среды, °С - от минус 15 до +80 Температура окружающей среды °С: от минус 40 до +40 - для климатического исполнения У от минус 60 до +40 - для климатического исполнения ХЛ, УХЛ Материал корпусных деталей: Для климатического исполнения У: Сталь 20 ГОСТ 1050-88, ASTMA350 LF2, EN 10028-3 P355 NL2 илиS355 Для климатического исполнения ХЛ, УХЛ: Сталь 09Г2С ГОСТ 19281-88, ASTM A350 LF2-М, EN 10028-3 P355 NL2+Н или S355J2+N Отливки для климатического исполнения У, ХЛ, УХЛ: Сталь 20ГЛ ГОСТ 21357-87, ASTM A 352 M - LCC ПОКАЗАТЕЛИ НАДЕЖНОСТИ Коэффициент оперативной готовности не менее 0,9999 Наработка до отказа не менее 500 циклов Вероятность безотказной работы за один цикл «ОТКРЫТО-ЗАКРЫТО» не менее 0,999 Назначенный срок службы 30 лет Назначенный ресурс 1500 циклов Наружное антикоррозионное покрытие: при подземной установке ОТТ-25.220.01-КТН-215 при надземной установке РД-23.040.01-КТН-149 Сейсмостойкость до 10 баллов включительно по шкале MSK-64 Управление электроприводом (для DN 300, 350 также ручное - редуктором) Присоединение к трубопроводу под приварку. Изготовление и поставка по ТУ СZ 3741-001-28827601-2012 При заказе просим сообщить: проход условный, давление номинальное, требуемый класс герметичности затвора, перепад рабочего давления на затворе, вид климатического исполнения, исполнение по сейсмостойкости, вид установки (подземно, надземно), наличие наружное антикоррозионного покрытия, размеры присоединяемой трубы, класс прочности материала трубы, обозначение нормативного документа, в соответствии с которым изготавливается труба.
