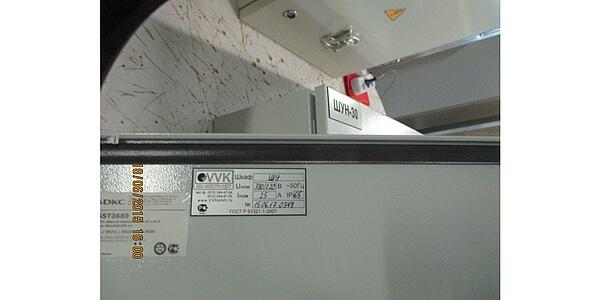

ШКАФ УПРАВЛЕНИЯ СКВАЖНЫМИ НАСОСАМИ

ГОСТ: Техническое условие:
Шкафы управления скважинными насосами предназначены для каскадного пуска или останова скважинных насосов, с мощностью двигателей от 0,75 до 30кВт и с количеством агрегатов до шести, в зависимости от уровней в накопительном резервуаре.

Регулирование: по показаниям гидростатических и (или) поплавковых датчиков. Станция управления на основе таких шкафов может быть интегрирована в любые SCADA-системы на уровне беспотенциальных («сухих») контактов.

Коммутационный аппарат для автоматического (по давлению, «сухому ходу») включению иотключению насосов с электродвигателями, которые рассчитаны на мощность до 7,5 кВт,

напряжение 3 х 400 В, частоту 50 Гц (серия) либо на мощность 2, 2 кВт, напряжение

1 х 230 В и частоту 50 Гц (серия PKZEL - W).

Коммутационный аппарат обеспечивает:

- защиту от работы «всухую» посредством встроенного в шкаф реле уровня

- функционирование защитного автомата электродвигателя с контактной мембраной в качестве главного выключателя

- токовую защиту и защиту от короткого замыкания

- подключение однополюсного реле для вкл/выкл насоса по давлению

Рабочее напряжение: серия PKZEL: 400 В, серия PKZEL-W: 230 В; коммутируемая мощность 230/400 В и 2,2/4,0 кВт; степень защиты IP 65; габаритные размеры (длина х ширина х высота) = 175 х 175 х 125 мм
