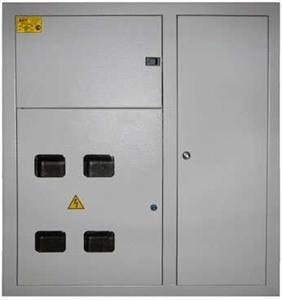

Шкафы этажные встраиваемые (ШЭ)

Шкафы этажные встраиваемые (ШЭ) предназначены для учета и распределения электроэнергии, защиты электроустановок в жилых и общественных зданиях напряжением до 380/220В переменного тока частотой 50 Гц, шкафы ШЭ обеспечивают учет электроэнергии в однофазной сети, распределение и защиту от перегрузок и коротких замыканий каждого фидерного выхода, защиту от токов утечки на землю, что позволяет предотвратить возникновение пожаров в связи с неисправностью в электрической проводке и защиту людей от поражения электрическим током, установку электромонтажных изделий для присоединения телефонной, телевизионной и радиотрансляционной сети. Шкафы серии ШЭ предназначены для жилых и общественных зданий с расширенным количеством фидерных отводов. Шкафы ШЭ соответствуют требованиям ГОСТ Р51628 и устанавливаются в закрытых помещениях в местах присоединения электропроводки к питающей сети типа TN-S. НАЗНАЧЕНИЕ Шкафы ШЭ предназначены для учета и распределения электроэнергии в сетях с глухо-заземленной нейтралью напряжением 380/220В переменного тока частотой 50 Гц и организации монтажных соединений телевизионных, телефонных и радиотрансляционных сетей. Шкафы ШЭ рассчитаны для организации электроснабжения 1…4 квартир, причем для 3 и 4 квартир максимальное количество фидерных выключателей на одну квартиру может быть не более пяти, а для 1 и 2 квартир до 9. В шкафу устанавливаются электронные счетчики прямого включения. Шкафы обеспечивают: Прием, распределение и учет электроэнергии по каждой квартире отдельно; Защиту человека или животного от поражения электрическим током; Защиту квартиры или строения от возникновения пожаров при неисправностях в электрической цепи; Защиту каждого фидерного отвода от перегрузок и токов короткого замыкания; Распределение радио- и телевизионного сигналов на каждую квартиру; Соединение телефонного шлейфа для последующего подключения абонентов. Шкаф ШЭ состоит из несущего каркаса, разделенного на два отсека: силовой и низковольтный, каждый отсек закрывается дверью, где установлены замки. На нижней части двери силового отсека расположены окна для снятия показаний счетчиков по каждой квартире. В верхней части двери силового отсека имеется окно, через которое осуществляется доступ к коммутационным аппаратам. В силовом отсеке установлена рама с кронштейнами и основанием, где крепятся все электрические счетчики, клеммник для подключения к проводам стояка и скоба, где установлены вводные и фидерные коммутационные аппараты, которые закрываются общей передней панелью. В низковольтном отсеке на рейке установлены клеммные и монтажные элементы.
