Система быстрой постановки бонов СБПБ

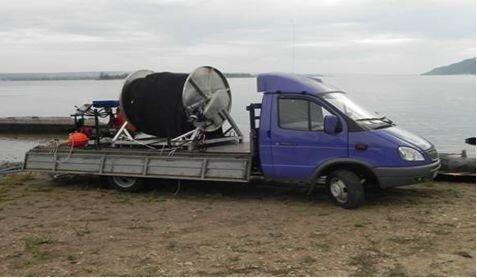

"Система быстрой постановки бонов (СБПБ-1) (видео)http://www.youtube.com/embed/mTiBBf8EYwQ Система быстрой постановки бонов (СБПБ-2) (видео)http://www.youtube.com/embed/6QnEm6KwT28 Система быстрой постановки бонов (СБПБ) предназначена для максимально оперативной локализации розлива нефти и нефтепродуктов на водной поверхности, используя при этом минимальный транспортный и эксплуатационный объем. Система CБПБ имеет два варианта исполнения. Особенность первого варианта в расположении воздуходувки на одной площадке с катушкой. Данный вариант удобен при возможности использования в качестве буксирного средства лебедки или другой силы без привлечения буксирного катера. Особенность второго варианта заключается в расположении воздуходувки на буксировочном катере. Данное исполнение позволяет обеспечить максимальную скорость установки заграждений и имеет более надежную в эксплуатации конструкцию. Материалом бона является двойной, армированный синтетической тканью, неопрен, стойкий к углеводородам, морской воде, микроорганизмам и ультрафиолету. Описание системы СБПБ-1 (первого исполнения) Система СБПБ-1 состоит из: боновых заграждений, катушки, силовой станции. Заграждения представляют собой отдельные секции с надувными поплавками. Секции сообщаются друг с другом посредством специального рукава, обеспечивающего поступление воздуха к поплавкам. Рукав, в свою очередь, оснащен клапанами, обеспечивающими необходимую производительность при их надуве. На концах каждой секции заграждения установлены замки искробезопасного исполнения, обеспечивающие как надежное соединение секций между собой, так и выполняющие функцию подачи рукава из одной секции к другой. В нижней части бона расположена балластная цепь. Конструкция бонов системы СБПБ-1 позволяет хранить до 200 п.м. заграждений на одной компактной катушке. Катушка предназначена не только для хранения и транспортировки боновых заграждений, но и выполняет функцию передачи потока воздуха от воздуходувки силовой станции к бонам. Силовая станция приводит в движение гидропривод катушки, а также гидропривод воздуходувки, смонтированной в раме самой станции. Имеется исполнение и с электроприводом. Таким образом, сочетание станции и катушки образуют неразрывное звено в работе системы СБПБ-1. Описание системы СБПБ-2 (второго исполнения) Система СБПБ-2 состоит из: боновых заграждений, катушки, силовой станции и воздуходувки. Заграждения представляют собой отдельные секции с надувными поплавками. На концах каждой секции заграждения установлены замки искробезопасного исполнения, обеспечивающие как надежное соединение секций между собой, так и выполняющие функцию подачи воздуха из одной секции к другой. В нижней части бона расположена балластная цепь. Конструкция бонов системы СБПБ-2 позволяет хранить до 500 п.м. заграждений на одной компактной катушке. Катушка предназначена для хранения, транспортировки и установки боновых заграждений. Силовая станция приводит в движение гидропривод катушки. Имеется исполнение и с электроприводом. Воздуходувка работает автономно от станции и располагается на буксировочном катере. При необходимости, катушка с бонами серии СБПБ-1(2) и силовая станция могут быть размещены на автомобильном прицепе. Технические характеристики СБПБ-1, СБПБ-2 Модель Скорость постановки, м/мин. СБПБ-1/СБПБ-2 Длина секции, м Общая высота,мм Высота надводной части, мм Высота подводной части, мм Вес погонного метра, кг Прочность бона, т Допустимая высота волны,м БЗ-400НО 20/40 10-20 400 170 210 2,8 4 1 БЗ-500НО 20/40 10-20 500 200 270 3,5 5 1 БЗ-600НО 20/40 10-20 600 230 320 4 6 1.5 БЗ-700НО 20/40 10-20 700 260 380 4,5 7 1.5 БЗ-800НО 15/40 10-20 800 300 420 5,5 8 2 БЗ-900НО 15/40 10-20 900 350 450 6 9 2 БЗ-1000НО 15/40 10-20 1000 380 500 7 10 2 БЗ-1100НО 15/40 10-20 1100 420 550 7,5 11 2.5 БЗ-1200НО 15/40 10-20 1200 460 600 8 12 2.5 БЗ-1300НО 15/40 10-20 1300 500 650 8,5 13 3 БЗ-1400НО 15/40 10-20 1400 540 700 9 14 3 БЗ-1500НО 15/40 10-20 1500 580 740 9,5 15 3.5 Эксплуатационные характеристики СБПБ-1, СБПБ-2 Модель Температура эксплуатации °C Температура хранения, °C Устойчивость при течении до, узл. Тяговое усилие при буксировке по водной поверхности, т Максимальная скорость буксировки по водной поверхности, узл. Цвет заграждения БЗ-400НО -50...+60 °C -60...+70 °C 3 3 10 черный БЗ-500НО -50...+60 °C -60...+70 °C 3 4 10 черный БЗ-600НО -50...+60 °C -60...+70 °C 3 5 10 черный БЗ-700НО -50...+60 °C -60...+70 °C 3 6 10 черный БЗ-800НО -50...+60 °C -60...+70 °C 3 7 10 черный БЗ-900НО -50...+60 °C -60...+70 °C 3 8 10 черный БЗ-1000НО -50...+60 °C -60...+70 °C 3 9 10 черный БЗ-1100НО -50...+60 °C -60...+70 °C 3 10 10 черный БЗ-1200НО -50...+60 °C -60...+70 °C 3 11 10 черный БЗ-1300НО -50...+60 °C -60...+70 °C 3 12 10 черный БЗ-1400НО -50...+60 °C -60...+70 °C 3 13 10 черный БЗ-1500НО -50...+60 °C -60...+70 °C 3 14 10 черный Комплект поставки Боновые заграждения; Катушка (емкостью до 500 п.м); Силовая станция, воздуходувка; Комплект вспомогательного оборудования* *Уточняйте в зависимости от длины бонов. >"
