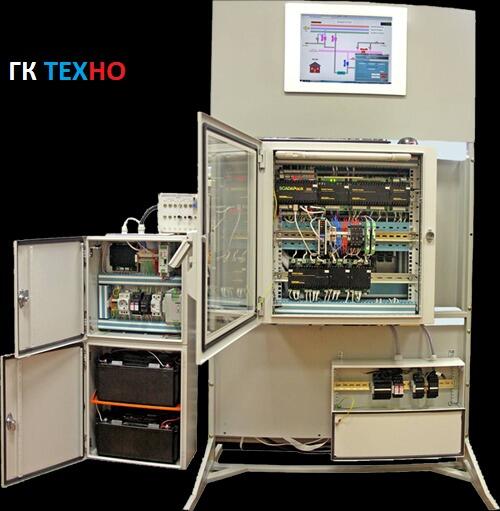

Система телемеханики МАГИСТРАЛЬ-5.СЛТМ

Система телемеханики (СТМ) «Магистраль — 5.СЛТМ» предназначена для телемеханизации различных производственных объектов линейной части магистрального газопровода, содержит технические и программные средства, достаточные для ее работы как автономно, так и в составе АСУ ТП. Технические и программные средства «Магистраль — 5.СЛТМ» обеспечивают ее сопряжение с различными системами автоматизированного управления (в том числе типа SCADA) и адаптацию к особенностям каждого производственного объекта в отдельности. Максимальное количество КП на одном направлении - 1000 (при использовании протокола передачи данных DNP3,0), 256 (Modbus RTU); Быстродействие при обмене данными между КП и ПУ - от 300 до 115200 бит/с, между ЦКИ и ПУ (АСУ ТП) не ниже 100 Мбит/с; Максимальная емкость резервного источника питания - 160 А/ч; Минимальное время работы от источника резервного питания - 3 суток; Поддержка канала связи GSM (при необходимости). Надежное функционирование СТМ обеспечивается пакетом программ SCADA системы. В состав М5.КП ТМ включены технические и программные средства, позволяющие обеспечить: функционирование М5.КП ТМ под управлением программного комплекса «Зонд» в составе АС и СТМ, созданных на базе комплекса «Магистраль-2»; функционирование технических средств из состава комплекса «Магистраль-2», уже установленных на технологических объектах, под управлением СТМ «Магистраль-5.СЛТМ». 1. Центральный концентратор информации, в двух типовых исполнениях: М5.ЦКИ-01 с одной серверной станцией; М5.ЦКИ-02 с двумя серверными станциями. 2. Пункт управления (промежуточный пункт управления), в двух типовых исполнениях: М5.ПУ-01, офисная рабочая станция; М5.ПУ-02, рабочая станция на шасси 19" для размещения в шкафу. 3. Контролируемые пункты телемеханики (М5.КП ТМ), содержащие следующие составные части: шкаф аппаратный Шк. КП ТМ с контроллером ScadaPack 330/334 и набором функциональных модулей ввода-вывода серии 5000; шкафы Шк УЗИП с устройствами УЗИП защиты оборудования от импульсного перенапряжения в цепях ТИ, ТС, ТУ, линий связи и передачи данных. устройство бесперебойного питания М5.УБП-01; 4. Комплект инструмента и принадлежностей. 5. Комплект запасных частей.
