Система видеонаблюдения с функцией термографии D-VTA 100-10

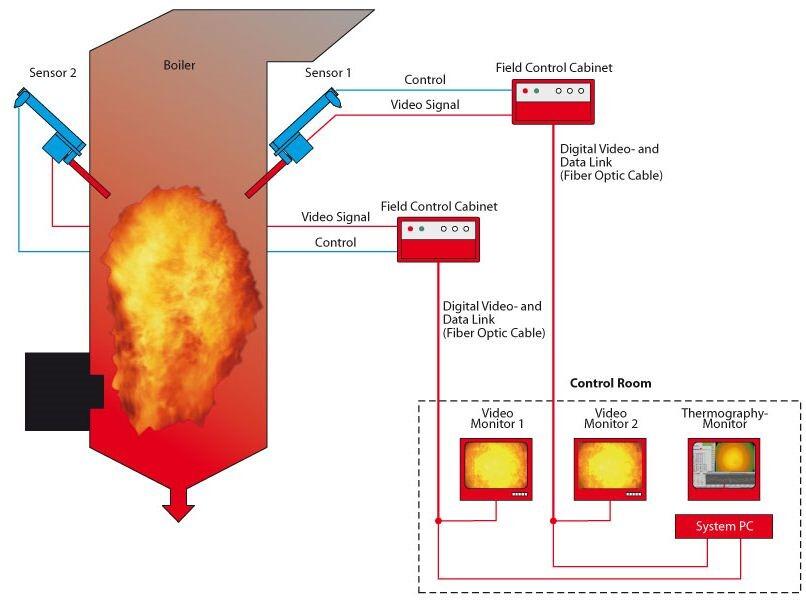

"Система видеонаблюдения с функцией термографии D-VTA 100-10 является модульной системой для контроля промышленных высокотемпературных процессов. Интеллектуальные датчики обеспечивают бесконтактный, оптический и тепловой анализ процессов в камере сгорания в режиме "онлайн". Область применения Технические данные Загрузки Определение распределения температуры внутри камер сгорания; анализ несбалансированных процессов горения Анализ горения и контроль шлака на электростанциях Визуализация пламени в камерах дожигания и контроль бегущего огня в мусоросжигающих установках Контроль прокаливания руды и утилизации опасных отходов в химической отрасли Контроль печей отжига и толкательных проходных печей в сталелитейной отрасли Управление образованием накипи и плавильной шихты в стекольной отрасли. Система термографического анализа дополнительно обеспечивает: Определение температуры в каждой точки видимого изображения с видеозонда Тепловой анализ местного распределения температур Определение температуры в произвольно задаваемых измерительном окне и линиях (ROI = область интереса / LOI = линия интереса). Анализ тепловых образцов для определения аномальных участков в процессе горения Видеосистема PAL, элементы изображения: 752(В) x 582(Г), фиксированный фокус Термография по общему излучению Диапазон температур 1000°C - 2000°C Оптическая ориентация Датчик 0°: соосно с датчиком, Датчик 45°: под углом 45° к оси датчика Оптическое поле зрения Датчик 0°: горизонт.плоск. 72°, верт.плоск. 54°, диагон. 90°; Датчик 45°: горизонт.плоск. 48°, верт.плоск. 36°, диагон. 60° Интерфейсы перед. данных на ПК системы RS232, RS422, RS485: ASCII, MODBUS, Siemens RK512 Ethernet: TCP/IP: FTP, MODBUS Вспомогат. питание 230 В / 50 Гц, 500 ВА Температура газа в камере сгорания Датчик с водяным охлаждением Темпер. окруж. среды Датчик / Втягивание: 0°C…60°C Шкаф перифер. управления: 0°C…55°C Материал Датчик: нерж. сталь 1.4571 / 1.4301 Шкаф периф. управления: листовая сталь, окрашенная в RAL 7035 Размеры / Вес Диаметр наконечника датчика: с водяным охлаждением 43 мм Глубина ввода в камеру сгорания макс. 450 мм от привариваемой пластины, другие значения длины опционально Требования по пространству для датчика / устройства втягивания 1450 x 500 x 800 мм (ДxШxВ) Шкаф периферийный 600 x 380 x 210 мм (ВxШxГ) Длина кабеля Датчик/Втягивание - Шкаф перифер. управления 10 м"
