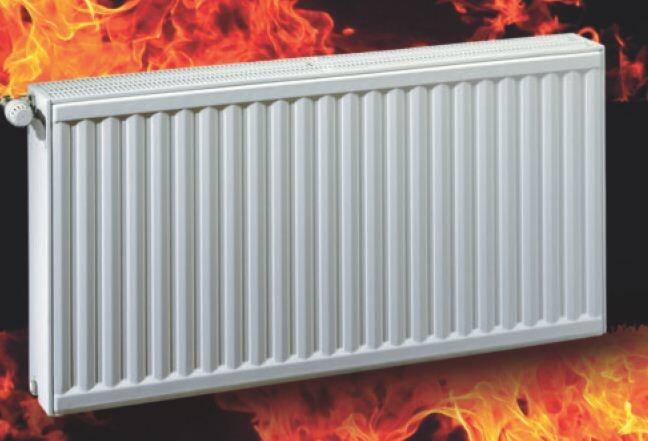

Стальной панельный радиатор

ОБЩИЕ ХАРАКТЕРИСТИКИ МОДЕЛЬНЫЙ РЯД Модели 11, 21, 22, 33: 4 точки подключения Модели 11V, 21V, 22V, 33V: 6 точек подключения Модели 10, 20, 30 без решеток и боковых панелей Высота 300, 400, 500, 600, 800 и 900 мм Длина от 400 до 3000 мм Ширина 50 мм ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛ Холоднокатаный стальной лист 1-ой категории качества, согласно DIN 1623 (контроль химического состава, механических характеристик и отклонений). УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ стандарт спец заказ Рабочее давление 8 бар 10 бар Испытательное давление 10 бар 14 бар Рабочая температура 110 °C 110 °C ПОКРАСКА ПОКРЫТИЕ РАДИАТОРА Процесс покраски радиаторов состоит из трех стадий: - 1 стадия: обезжиривание, базовое цинко-магниевое фосфатирование. - 2 стадия: покраска первого (базового) слоя, погружением в катафоретическую ванну и обжигом при 130 °C. - 3 стадия: покраска второго (декоративного) слоя - методом эпоксидного напыления и обжигом в печи при 180 °C. Цвет: белый. УПАКОВКА Каждый радиатор упакован в специальную картонную упаковку белого цвета и дополнительно покрыт полиэтиленовой термоусадочной пленкой. Радиаторы могут быть установлены в заводской упаковке, которую можно оставить до момента испытания всей отопительной системы. После проведенных испытаний упаковку можно снять полностью. Радиаторы поставляются в комплекте с кронштейнами, заглушкой и воздухоотводчиком. КАЧЕСТВО Производительность, согласно Европейского стандарта EN 442. - боковые панели и решетки, могут быть сняты только с помощью инструмента - отсутствие острых краев и углов - все углы имеют скругленные формы - отверстия решетки ограничены до 8 мм КОМПЛЕКТАЦИЯ • с верхней решеткой и боковыми панелями ПОДКЛЮЧЕНИЯ • 4 фитинга с внутренней резьбой G 1/2" МЕЖОСЕВОЕ РАССТОЯНИЕ Для всей гаммы изделий: высота радиатора минус 50 мм КРЕПЛЕНИЕ Радиатор имеет 4 точки крепления на тыльной стороне (6 точек - при длине радиатора от 2000 мм). Крепление имеет скрытый вид, приварено и обеспечивает точность, легкость и быстрый монтаж. СПОСОБЫ ПОДКЛЮЧЕНИЯ ДВУХТРУБНАЯ СИСТЕМА С одной стороны (вход: верхняя часть, выход: нижняя часть): все указанные показатели производительности действительны для данного вида соединения. Противоположные стороны (вход: верхняя часть, выход: нижняя часть): рекомендуем данный вид соединения для равномерного нагрева длинных радиаторов. Противоположные нижние стороны (вход: нижняя часть, выход: нижняя часть): при использовании данного вида соединения необходимо учитывать снижение производительности на 10%.
