Станция ГТИ «Геотест-5»

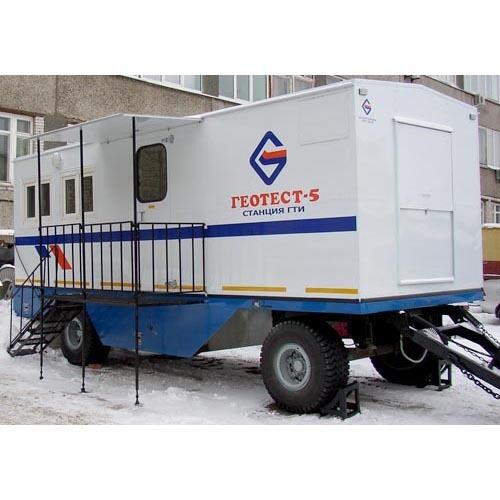

Станция ГТИ «Геотест-5» Назначение: Автоматизированный сбор геолого-геохимической и технологической информации в процессе бурения. Контроль параметров бурения. Оценка ситуации и предотвращение аварий и осложнений. Выделение коллекторов и оценка характера насыщения. Документирование процесса бурения, передача данных с буровой. Область применения: Геолого-технологические исследования и контроль процесса бурения скважин на нефть и газ. Работа на буровой станции ГТИ «Геотест-5» позволяет осуществлять удаленный мониторинг скважины (см. Система удаленного мониторинга «RT-Leuza»). Состав станции: Вагон-контейнер на шасси прицепа. Аппаратурный и бытовой отсеки. Прихожая, совмещенная с геологическим отсеком. Полный комплект бытового оборудования и средств жизнеобеспечения для работы и проживания 2 - 4 операторов. Евроотделка. Рабочее место оператора: Два компьютера, объединенных в локальную сеть. Принтер. Связь с компьютером бурового мастера. Технические средства и программное обеспечение (ПО) передачи данных с буровой. Технологический модуль: Обеспечивает автоматизированный сбор, регистрацию и визуализацию параметров процесса бурения. Включает выносное оборудование, монтируемое на буровой. - Датчики технологических параметров бурения Измерение: оборотов вала лебедки (датчик глубины), плотности промывочной жидкости (ПЖ), давления ПЖ на входе, оборотов ротора, нагрузки на крюке, расхода ПЖ на выходе, уровня ПЖ в приемной емкости, крутящего момента на роторе, момента на ключе, температуры ПЖ на выходе, ходов насоса, электропроводности ПЖ на выходе, суммарного газосодержания. - Пульт бурильщика - Хроматограф, программно-управляемый на пламенно-ионизационном детекторе, с программным обеспечением. Экспресс-анализ газовой смеси на содержание УВГ. Высокая чувствительность анализа. Режимы работы: ручной, непрерывный, временной, по метке глубины, по сигналу газоанализатора. Регистрация данных газового анализа ГВС и управление работой хроматографа осуществляется программой «Chrom». Поставляется хроматограф «РУБИН» или хроматографический комплекс ХГ-1ГМ (по выбору заказчика). - Анализатор суммарного газосодержания - Термовакуумный дегазатор (ТВД) - Дегазатор желобный с газовоздушной линией - Газовые датчики - Карбонатомер микропроцессорный - Плотномер шлама - Микроскоп с фотоприставкой - Люминесцентная установка с фотоприставкой и блоком выносного осветителя - Осушитель шлама тепловой: - Установка УДЖ - Сита фракционные - Весы электронные, технические, торсионные Программное обеспечение: - Программа «Регистрация» - Программа «Chrom» - Программа «GeoData» - Программа «DrillRep» - Информационная система «GeoBox» - Пакет «Прикладные расчеты» - Справочник оператора ГТИ
