Станция управления штанговым глубинным насосом. Низковольтное комплектное устройство. (НКУ «СУ ШГН»)

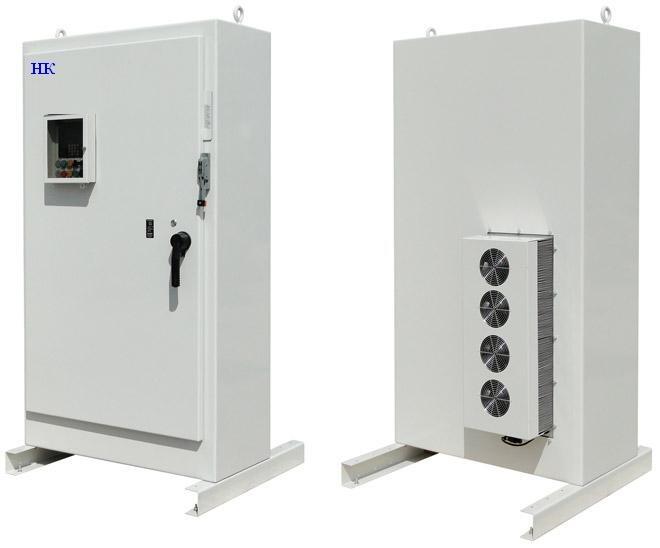

НКУ «СУ ШГН» удовлетворяет ТУ3430-001-54414732-2006. Станция управления ШГН НКУ «СРН-1 -ПЧ-К-ХХ- А» представляет собой электротехнический шкаф, укомплектованный контроллером управления штангового глубинного насоса, который сочетает в себе функциональность преобразователя частоты и системы управления насосом в одном стандартном продукте. «СУ ШГН» также оснащен системой автоматического поддержания микроклимата, что делает возможным его эксплуатацию при температурах +40... -50 °С. «СУ ШГН» использует технологию прямого управления моментом электродвигателя при помощи частотного регулирования и запрограммированной модели, происходящих в скважине процессов, что позволяет изменять скорость вращения двигателя независимо: без измерительных приборов; датчиков. Управление станком качалкой. НКУ «СУ ШГН» обеспечивает надёжное управление станком качалкой: плавный пуск двигателя; плавное регулирование скорости привода станка качалки; объединяет в себе комплексную защиту электродвигателя: от короткого замыкания, от неполнофазного режима, от превышения номинального тока(перегруз) и т. д. обеспечивает широкий диапазон регулировки скорости электродвигателя(от 0 до 400 ГЦ).​ Минимальные затраты на подключение. Область применения: НКУ «СУ ШГН» применяется для реанимации «засоренных» и «зависающих» скважин; применение станций типа НКУ «СУ ШГН» позволяет запустить в эксплуатацию, без проведения КРС (капитальный ремонт скважины), до 50 % скважин, простаивающих по причине засорения насоса, и до 40% скважин простаивающих по причине наполнения скважины эмульсией (смесь воды и нефти) - «зависающие скважины»; при 2-х или 3-х кратном увеличении числа качаний в «засоренном» насосе возникает больший перепад давлений, чем при номинальных качаниях, благодаря чему возможна нормализация работы клапанов насосов; в «зависающей» скважине из-за высокой вязкости эмульсии затрудняется движение колонны насосных штанг и они повисают. При уменьшении числа качаний снижается образование эмульсии, она откачивается и не успевает оседать в н асосно - компрессных трубах, тем самым мешать движению штанг.
