Станки для резки картонных гильз (втулок) ГРМ02, ГРМ03

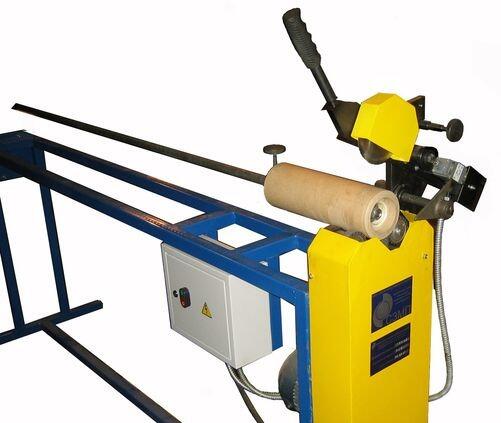

Гильзорезка, втулкорезкаГРМ02, ГРМ03 Машина предназначена для резки бумажных и пластиковых гильз на гильзы необходимой ширины. Оператор вручную закрепляет гильзу на пластиковых оправках и винтовым зажимом фиксирует точку первого реза. Шаг реза устанавливается с помощью поворотного упора («флажка») (до 1000 мм), или меток на гильзе (более 1000 мм). Рабочий ход ножа регулируется в зависимости от толщины стенки гильзы, до его касания с капролоновой оправкой, являющейся опорной поверхностью реза. На модели ГРМ03 при подаче дискового ножа срабатывает концевой выключатель, и гильза начинает вращаться. После первого реза оператор, ослабив винтовой зажим, сдвигает гильзу до упора во флажок и опускает нож, и т. д. Модель ГРМ03 оснащена механизмом, обеспечивающим возврат ножа после реза в исходное положение. Модель ГРМ02 оснащена пневмоприводом ножевого узла. Движение ножа начинается после нажатия кнопки пуска, скорость движения ножа регулируется гидротормозом, а его возврат в исходное положение - датчикам конца реза. Точность реза ±1мм. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Макс. ширина гильзы - 2000мм Материал втулки - картон, полиэтилен Мин.ширина разрезаемых гильз - 15 мм (ГРМ02) Давление пневмосети - 4,5 атм. Диаметр гильзы - 76 мм Электропитание - 3 фазы/ 380 В, 50 Гц Толщина стенки гильзы до 12 мм (ГРМ03) до 20мм (ГРМ02) Установленная мощность - 0,75 кВт Способ реза - дисковый нож Вес - 180 кг Зажим гильзы - механический (на оправках) Габариты - 2150х710х1350 мм
