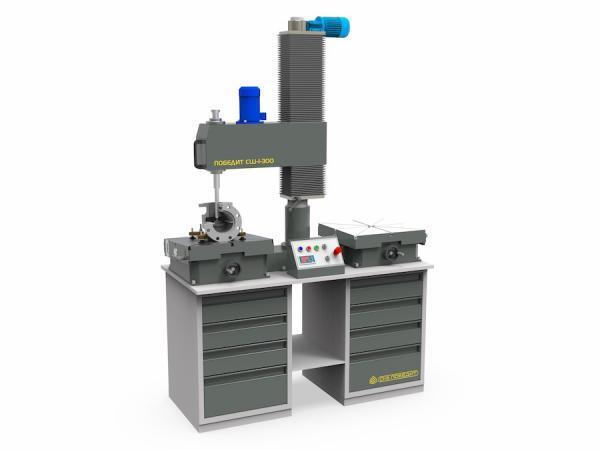

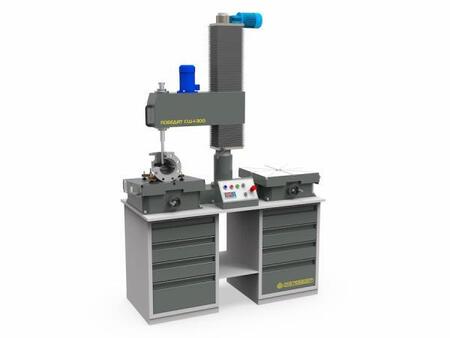

СТАНОК ДЛЯ ШЛИФОВАНИЯ И ПРИТИРКИ ПОБЕДИТ-СШ-1-300

НАЗНАЧЕНИЕ
станок предназначен для шлифования и притирки плоских уплотнительных поверхностей корпусов и клиньев задвижек, предохранительных клапанов, корпусов и золотников запорных клапанов (вентилей), а также других плоских поверхностей.

ПАРАМЕТРЫ
Диапазон использования, мм - 10-300
Максимальный диаметр фланца устанавливаемой на стол арматуры, мм - 600
Максимальная строительная длина устанавливаемой на стол арматуры, мм - 700
Наибольшая масса устанавливаемой детали, кг - 500
Размеры рабочей поверхности наклонного стола, мм - 500х500
Угол наклона стола, градусы - 0…12
Диаметр вращающегося стола, мм* - 500
Шероховатость обработанной поверхности, мкм - 0, 2…04
Частота вращения шпинделя, об./мин. - 10…240
Потребляемая мощность, кВт - 2, 0
Электропитание, В/Гц - 400/50
Габаритные размеры (ДхШхВ), мм - 1650х1000х2300
Масса, кг - 1200*

КОМПЛЕКТАЦИЯ
- основание;
- пульт управления;
- стойка;
- консоль привода;
- шкаф электрический;
- 2 наклонных стола для модели ПОБЕДИТ-СШ-1-300М1;
- 2 поворотных стола для модели ПОБЕДИТ-СШ-1-300М2;
- наклонный и поворотный стол для модели ПОБЕДИТ-СШ-1-300М3.

ДОСТОИНСТВА
- регулируемый угол наклона стола неповоротного стола позволяет обеспечить требуемую точность изготовления уплотнительных поверхностей клиновых задвижек и обратных клапанов;
- приводной поворотный стол позволяет значительно увеличить время обработки уплотнительных поверхностей предохранительных клапанов за счет разнонаправленного вращения инструмента и обрабатываемой детали;
- таймер выполнения операции, а также индикация частоты вращения шпинделя позволяют подобрать оптимальные режимы обработки уплотнительных поверхностей;
- станок оснащен большими выдвижными ящиками для хранения оснастки и приспособлений.

ТЕХНОЛОГИЧЕСКАЯ ОПЕРАЦИЯ
притирка - процесс механической обработки абразивными зернами, свободно расположенными между взаимно движущимися уплотнительными поверхностями арматуры и притира;
шлифовка - процесс снятия тонкого слоя металла с уплотнительной поверхности обрабатываемого изделия происходит при вращении шлифовального круга с закрепленным на нем абразивным материалом
