Стенд серии KTA 6080 для сборки балки

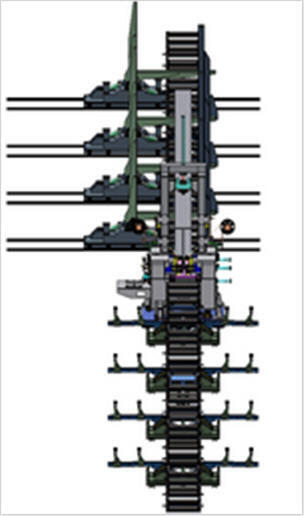

Сборочный стенд: Предназначен для автоматизированной сборки двутавровых балок посредством прихваток МИГ/МАГ процессом. В состав стенда входит станция для установки полок и стенки, сварочный участок, приемный конвейер. Принцип работы: Сначала устанавливается нижняя полка балки, фиксируется гидравлическими прижимами, затем ставится полка. Полка фиксируется боковыми вертикальными прижимами. Затем балка подается в сварочный стан, где производится сварка прихваток. После прохождения балки через сварочный стан, балку возвращают обратно на сборочную станцию, чтобы установить вторую полку. После установки прихваченной балки на верхнюю полку, всю балку еще раз подают на сварочный стан, где производят прихватку верхней полки. В завершении операции собранную и прихваченную балку отправляют на участки окончательной сварки. Необходимо отметить что балка подается в портал в вертикальном положении, два угловых шва прихватываются одновременно. Центрирование и позиционирование стенки относительно полки осуществляется с помощью системы гидравлических прижимов и упора. Особенности: В случае необходимости экономии цехового пространства данный стенд может быть использован сразу для сварки балки без использования прихваток. Так же на нем будем одновременно со сваркой проводится операция правки грибовидности. Основные технические характеристики Ширина полок, мм 200-800 Высота стенки, мм 312-2000 Длина балок, мм 1500 - 15000 Толщина стенки, мм 10-70 Толщина полки, мм 10-70 Скорость сборки, м/мин 0,5-7 Максимальное давление в гидросистеме, кгс/см2 210 Емкость бака гидросистемы, л 100 Масса стана, т 10
