Стенд тестирования гидравлических забойных двигателей

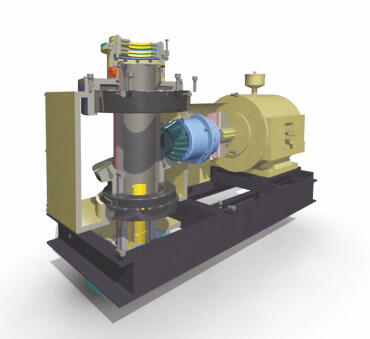

Назначение Стенд относится к средствам измерений и предназначен как для проверки работоспособности, так и для определения рабочих параметров гидравлических забойных двигателей (ГЗД) перед непосредственным спуском в скважину (прежде всего применительно к ГЗД, поступившим на буровую установку после ремонта или длительной консервации). Стенд позволяет определить режимы максимальной мощности и максимального КПД забойного двигателя индивидуально для каждой конкретной буровой установки, на которой применяется стенд. Состав Стенд представляет собой измерительный комплекс, включающий в себя установленный на раме порошковый тормоз, который через зубчатую передачу соединен с полым валом, внутри которого находятся зацепы для шарошек долота. На блок управления для обработки данных поступают сигналы с датчика оборотов, датчика измерения момента и датчиков давления и расхода рабочей жидкости. По результатам анализа полученных данных автоматически формируется протокол испытания с заключением об исправности ГЗД и рекомендациями по оптимальному режиму бурения данным ГЗД. № п/п Наименование параметров Единица измерения Значение 1 Типоразмер тестируемых ГЗД мм 85…106 2 Номинальный тормозной момент кН м 2,2 3 Максимальная частота вращения вала ГЗД с-1 7 4 Применяемая энергетическая жидкость техническая вода, буровой раствор 5 Габаритные размеры стенда (механическая часть): Масса (механическая часть) Единица измерения Значение Применяемая энергетическая жидкость длина ширина высота мм 1420 675 540 6 Масса (механическая часть) кг 810 7 Масса стенда (комплект - мех. часть, переводник с датчиками, система охлаждения/обогрева, блок управления и обработки, ЭВМ) кг 920 8 Диапазон работы °С от -40° до +50° 9 Погрешность измерений, не более % 5 10 Время тестирования мин. до 10
