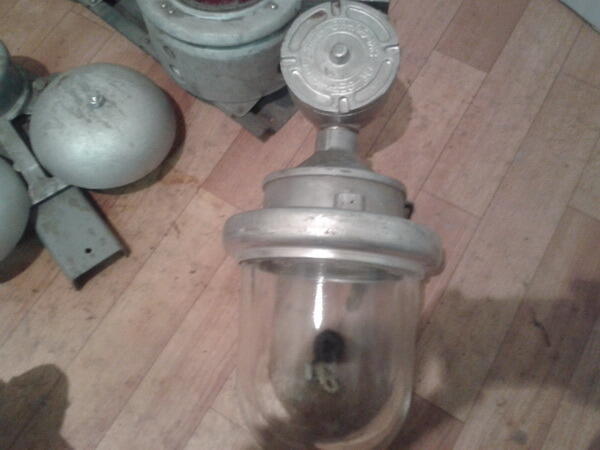

Светильник ВЗГ-200

"Светильник ВЗГ-200 используется для общего освещения в производственных промышленных помещениях во взрывоопасных зонах классов 1 и 2 согласно ГОСТ Р 51330.9-99, ГОСТ Р 51330.13-99 и другим нормативно-техническим документам, регламентирующим применяемость электрооборудования во взрывоопасных зонах и имеют маркировку по взрывозащите 1 ExdllBT 4-1 ExdllBT 6 в зависимости от мощности устанавливаемого источника света. Для монтажа светильников допускаются только кабели и провода, рекомендованные ПУЭ для установки во взрывоопасных зонах. Используются для стационарной установки. Устройство и работа взрывозащищенных (взрывобезопасных) светильников ВЗГ 200. Оболочка взрывобезопасного светильника: колпак и корпус. Колпак - стеклянный светопускающий элемент, герметично заделанный в металлическое кольцо. Выполнен неразборным. С корпусом колпак соединяется посредством лабиринта, который обеспечивает взрывонепроницаемое соединение. Крепление колпака с корпусом осуществляется байонентным способом с применением 4-х винтов М8. В разобранном состоянии колпак зависает на цепочке, прикрепленной к корпусу. Внутри вводной коробки корпуса установлена клеммная колодка. Подвод монтажных проводов от клеммной колодки к патрону происходит через проходной изолятор (соединение герметичное и неразборное). Вводная коробка закрывается крышкой, фиксирующейся 2-мя специальными винтами. В верхней части вводной коробки монтируются эластичные уплотняющие элементы и нажимная муфта. Уплотняющие элементы обеспечивают степень защиты светильника во взрывозащищенном исполнении от воздействия факторов внешней среды не ниже IP 65. Принцип взрывозащиты светильника ВЗГ200 основан на следующих особенностях: - в случае взрыва внутри оболочки светильника температура газов, выходящих во внешнюю среду через резьбовой лабиринт меньше, чем температура воспламенения газов внешней среды; - оболочка светильника способна выдерживать избыточное внутреннее давление взрыва."
