Теплообменники ТПр

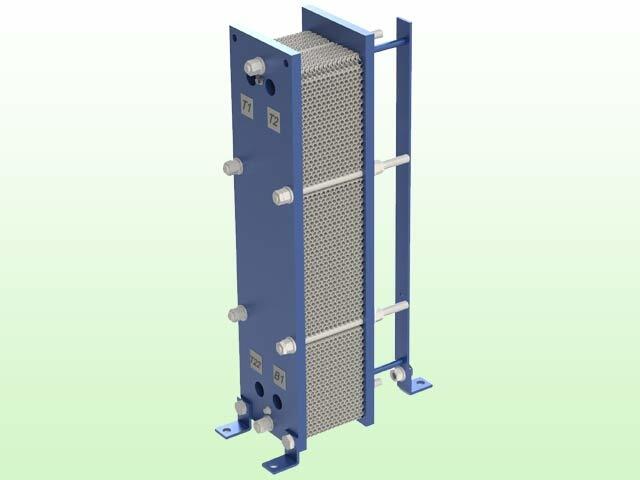

Теплообменники ТПр Наименование изделия:Теплообменники пластинчатые разборные ТПр и ТР Диаметр присоединений (фланцы, патрубки): Ду25-Ду100 Давление: РУ 1.6 МПа Рабочая температура: от -10°С до +150°С Среда: вода и другие неагресивные жидкости Материал основных частей: стяжные плиты - сталь, пластины - EN 1.4301 (AISI 304), прокладки - резина EPDM Назначение: теплообменники пластинчатые разборные предназначенные для теплообмена между двумя средами без их смешения, находящимися в жидком состоянии, в системах отопления и горячего водоснабжения жилых, административных и промышленных зданий, а также для работы с жидкими средами в различных технологических процессах. НАЗНАЧЕНИЕ: Регуляторы давления РД и регуляторы перепада давления РП прямого действия (в дальнейшем - регуляторы), предназначенные для поддержания давления или перепада давления в магистралях и на участках магистралей объектов теплоснабжения, а также для других технологических процессов с рабочими средами, не вызывающими коррозии материалов регулятора (такими как вода, воздух и др.). Регулирование производится путем изменения проходного сечения регуляторов за счет энергии регулируемой среды. По назначению регуляторы давления различают: РД-А - «после себя» (регуляторы напора); РД-В - « до себя» (регуляторы подпора). Регуляторы давления «после себя» РД-А и регуляторы перепада давления (РП) являются нормально открытыми исполнительными органами, а регуляторы давления «до себя» РД-В - нормально закрытыми. УСЛОВИЯ ЭКСПЛУАТАЦИИ: УХЛ категории размещения 4 по ГОСТ 15150 с температурой окружающей среды от +40 до -50ºС о относительной влажностью 80% при среднегодовой температуре +6ºС КОНСТРУКЦИЯ: регуляторы давления РД-А, РД-В и РП изготавливают на номинальное давление РN=1,6 МПа и регулируемую среду с температурой до 150 °С. Регулятор перепада давления конструктивно состоит из трех основных частей: 1 - регулирующего органа, представляющего собой проточную часть гидравлически разгруженного проходного клапана. При перемещении затвора происходит изменение пропускной способности. 2 - импульсного гидравлического исполнительного механизма, представляющего собой мембранную камеру с подводными штуцерами и трубками для подвода воздействующего параметра среды. Мембрана исполнительного механизма непосредственно связана со штоком затвора регулирующего органа и перемещает его, изменяя проходное сечение и соответственно пропускную способность. 3 - задатчика, представляющего собой упругий настраиваемый элемент (пружину). Пружина противодействует усилию развиваемому мембраной исполнительного механизма и соответственно перемещению затвора регулирующего органа. Приборы измерения давления в комплект поставки не входят.
