Трансформаторная подстанция типа БКТПу (2 БКТПу) мощностью до 1000 кВА

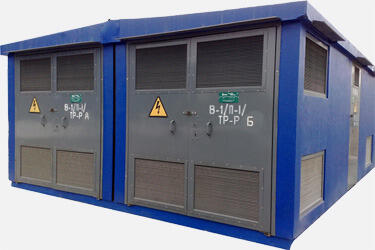

Общие сведения: Трансформаторная подстанция типа БКТПу (2 БКТПу) мощностью до 1000 кВА (рис.1) предназначена для приёма и распределения электроэнергии трехфазного переменного тока частотой 50 Гц на напряжение до 10 кВ и преобразования в электроэнергию 0,4 кВ и электроснабжения различных потребителей в районах с умеренным климатом от -45 °С до +40 °С. БКТПу представляет собой одно (двух) трансформаторную подстанцию наружной установки. Всё установленное оборудование (за исключением силовых трансформаторов) производится ОАО «МЭЛ» и соответствует требованиям ГОСТ 14695-80, ГОСТ 14693-90 и ТУ 3412-025-03989649-2003. Климатическое исполнение и категория размещения У1 по ГОСТ 15150-69,15543.1-89. Технические характеристики: Наименование параметра Значение Мощность силового трансформатора, кВА 250 -1000 Номинальное напряжение на стороне высокого напряжения, кВ 6;10 Номинальное напряжение на стороне низкого напряжения, кВ 0,4 Ток термической стойкости в течение 1с на стороне ВН, кА 20 Ток электродинамической стойкости на стороне ВН, кА 51 Ток электродинамической стойкости на стороне НН, кА 30 Уровень изоляции по ГОСТ 1516.1-76 с масляным трансформатором нормальная Габаритные размеры (без учета декоративной крыши): Ширина, мм - 5700 Глубина, мм - 5510 Высота от «0» точки, мм - 2850 Высота фундаментного блока, мм - 1600 Расчетная масса, т - 30,5
