Трансформаторные подстанции мачтового исполнения мощностью 25-250 кВА

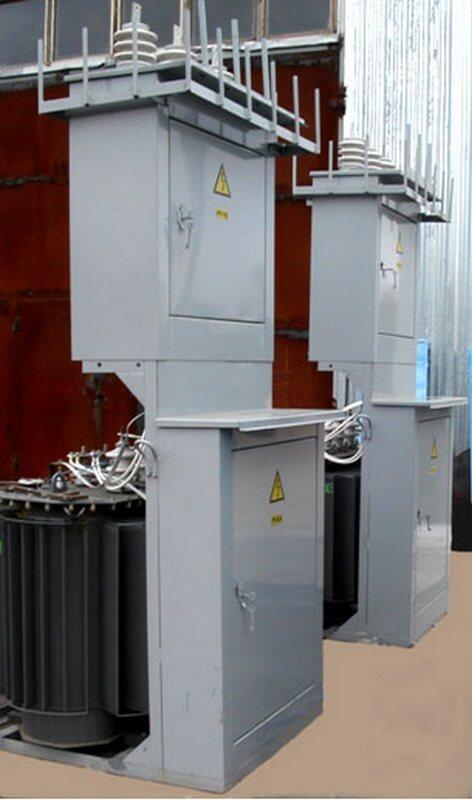

"Назначение и область применения Комплектная трансформаторная подстанция мачтового исполнения (КТПНМ) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частотой 50 Гц, с номинальным напряжением 6(10) кВ на стороне высокого напряжения и 0,4 кВ га стороне низкого напряжения. КТПНМ применяются для энергоснабжения небольших сельскохозяйственных, городских , производственных и других объектов. КТПНМ рассчитана для работы в условиях: -вид климатического исполнения -У1; -высота над уровнем моря не более 1000м; -окружающая среда не взрывоопасная, не содержащая химически активных газов и паров, снижающих коррозийную стойкость металлоконструкции и электрическую прочность изоляции подстанции в недопустимых пределах. Конструкция КТПНМ представляет собой сборно-сварную каркасную конструкцию, состоящую из: -основной подстанции; -шкафа распределительного устройства высшего напряжения (РУВН); -шкаф низкого напряжения (РУНН); -вывода НН; -защитного кожуха силового трансформатора (ТМГ)."
