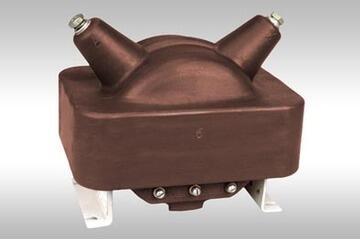

Трансформаторы НОЛ 11-6-05

"Трансформаторы НОЛ 11-6-05 предназначены для питания схем управления и приводов выключателей высоковольтных взрывобезопасных комплектных распределительных устройств, а также для контроля напряжения в шахтных высоковольтных сетях переменного тока частоты 50 или 60 Гц. Трансформаторы предназначены для встраивания в комплектное распределительное устройство с выключателем ВС-6400. Трансформаторы изготавливаются в климатическом исполнении "О" категории размещения 5 по ГОСТ 15150 и предназначены для эксплуатации при условиях: - высота установки над уровнем моря не более 1000 м; - температура окружающей среды при эксплуатации от минус 10°С до плюс 45°С; - окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию; - рабочее положение - любое. Технические данные трансформатора НОЛ Наименование параметра Норма Класс напряжения, кВ 6 Наибольшее рабочее напряжение, кВ 7,2 Номинальное напряжение первичной обмотки, В: 6000 Номинальное напряжение вторичной обмотки, В х-а1 х-а2 100 127 100 220* Номинальная мощность для ответвления х-а1 в классе точности 3, ВА 250** 30 Номинальная мощность для ответвления х-а2 в классе точности 3, ВА - 220 Предельная мощность, ВА 500 Допускаемое отклонение коэффициента трансформации от номинального на ответвлении х-а2, %, не более +/- 3 Падение напряжения при трехкратной перегрузке по отношению к предельной мощности на ответвлении х-а2, %, не более 20 - Схема и группа соединения обмоток 1/1-0 Номинальная частота, Гц 50 или 60*** Испытательное одноминутное напряжение промышленной частоты, кВ 21 Масса, кг 16±1"
