Трансформаторы однофазные разделительные медицинские типа ТРМТ 2.0-10.0 кВА, 220В

Трансформаторы сухие однофазные разделительные медицинские ТРМТ с естественным воздушным охлаждением предназначены для разделения питающей электроприемник сети от внешней сети и сети заземления или зануления. Их применение снижает вероятность поражения человека электрическим током, так как вторичные обмотки трансформатора и заземленная нейтраль и «земля» источника напряжения гальванически развязны.

Выпускаются в соответствии с ГОСТ 30030-93. Конструктивно относятся к безопасным разделительным трансформаторам. По способу защиты от поражения электрическим током трансформаторы относятся к классу I по ГОСТ 12.2.007.0-75. Степень пылевлагозащиты — IP00. Режим работы трансформаторов — продолжительный.

• низкие потери в сердечнике (технология Unicore);
• стойкая к вибрациям кремнийорганическая изоляция;
• дополнительная экранирующая обмотка;
• изготовление трансформаторов с нестандартными значениями мощности, напряжений, габаритных размеров;
• адаптированы к работе в российских сетях.

Применение медицинских трансформаторов регламентируется:
• ГОСТ 50571.28 «Электроустановки зданий» часть 7-710 «Электроустановки медицинских помещений»;
• Инструкцией РТМ–42–2-4-80 «Требования к безопасным разделительным трансформаторам»;
• ПУЭ п.1.6.12;

Благодаря трансформатору ТРМТ при аварии фазного или нейтрального провода, повреждении изоляции медицинского оборудования не возникает замкнутый токовый контур с землей и электрическое поражение пациента или персонала на заземленном полу или конструкциях не возможно. В этом режиме можно продолжать эксплуатировать электрооборудование (в том числе оборудование жизнеобеспечения пациента) до появления технической возможности устранения аварии.

Так же разделительные медицинские трансформаторы можно применять в местах с повышенными требованиями к электробезопасности: подвалах, кабельных колодцах, помещениях повышенной влажности, при работах с электроинструментом 1 класса безопасности.

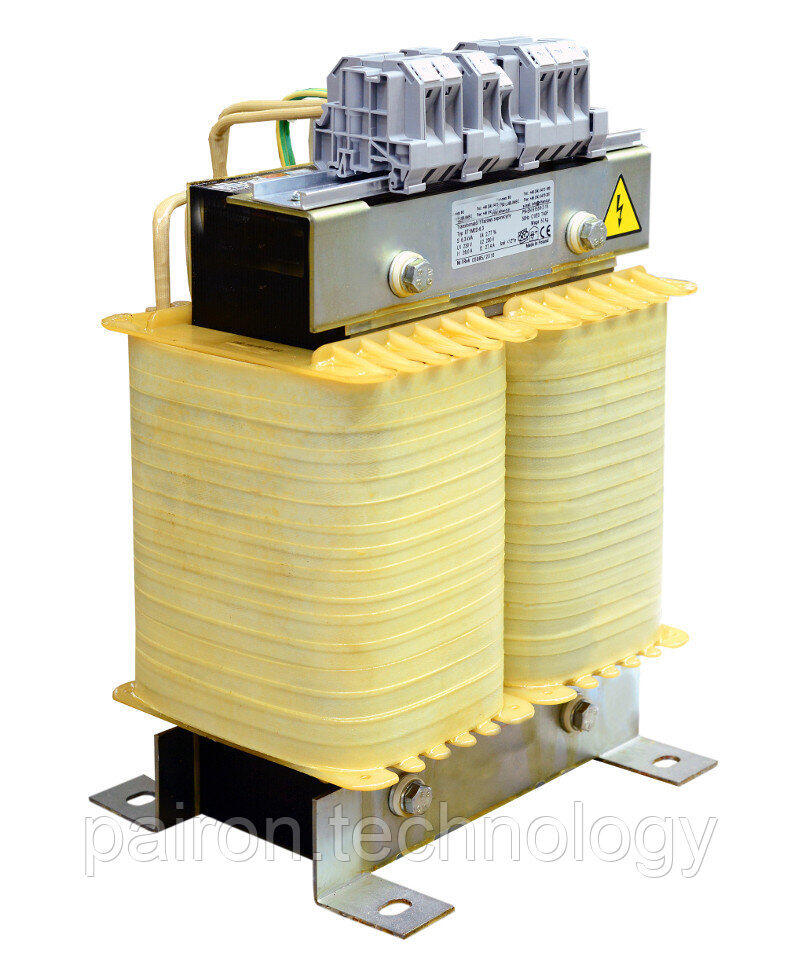

Трансформаторы ТРМТ состоят из замкнутого ферромагнитного сердечника и медных или алюминиевых обмоток, отводов, клеммных колодок и защитного кожуха (для защищенного исполнения) и имеют стержневую конструкцию. Сердечники трансформатора изготавливаются по технологии UNICORE из анизотропной холоднокатанной электротехнической стали марки 3408-3409 толщиной 0,27-0,35 по ГОСТ 214271.1-83. Обмотки каждой фазы имеют две катушки (первичную и вторичную), изолированы стеклопластиком и пропитаны кремнийорганическим лаком.

Условия эксплуатации:

• интервал температур от -45°С до +40°С;
• относительная влажность воздуха не более 80 при +15°С;
• высота над уровнем моря – 1000м;
• вид климатического исполнения – У (УХЛ, ХЛ) категории размещения 2 или 3 по ГОСТ 15150-69.
• окружающая среда невзрывоопасная, не содержащая пыли в концентрациях снижающих параметры трансформатора в недопустимых пределах.
• не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.
• трансформаторы имеют стационарное встраиваемое исполнение (по условиям установки по месту работы). Допускается установка в пространстве только на горизонтальной плоскости.

При заказе трансформаторов ТРМТ указывается их марка, номинальная мощность и материал обмоток.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Варианты исполнений

• ТРМТ-2/220/220 (медные обмотки).
• ТРМТ-2/220/220 (алюминиевые обмотки).
• ТРМТ-4/220/220 (медные обмотки).
• ТРМТ-4/220/220 (алюминиевые обмотки).
• ТРМТ-7/220/220 (медные обмотки).
• ТРМТ-7/220/220 (алюминиевые обмотки).
• ТРМТ-10/220/220 (медные обмотки).
• ТРМТ-10/220/220 (алюминиевые обмотки).

Стандартный комплект поставки

• Трансформатор ТРМТ.
• Паспорт.
